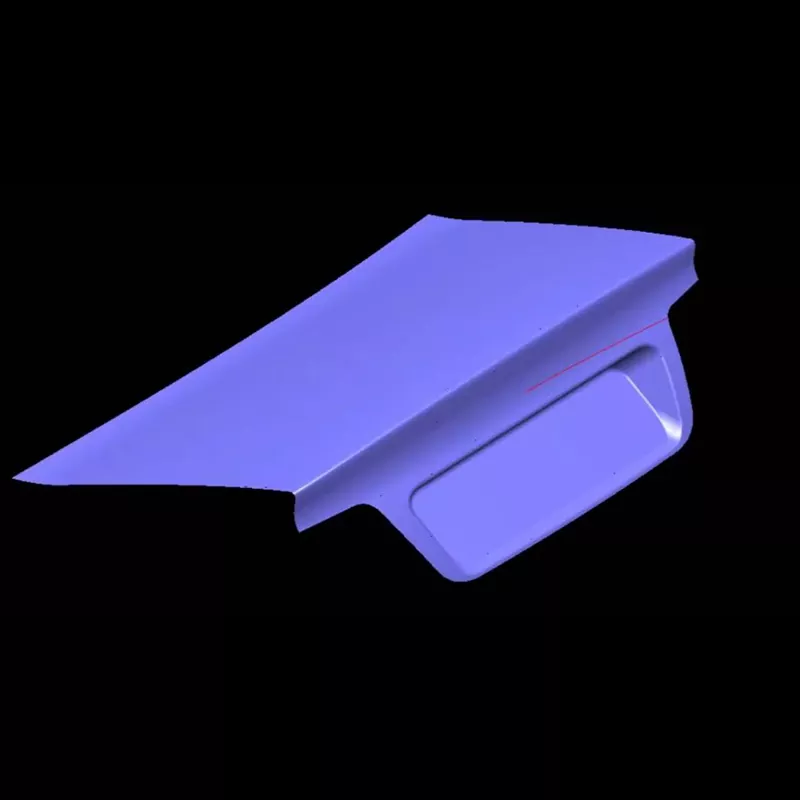

ऑटोमोटिव्ह ट्रंक लिड बाह्य पॅनेल स्टॅम्पिंग डाय

SIKAIDA ऑटोमोटिव्ह ट्रंक लिड आऊटर पॅनल स्टॅम्पिंग डाय हा एक मोठा, उच्च-सुस्पष्टता उपकरणाचा तुकडा आहे जो विशेषतः मेटल ट्रंक लिड बाह्य पॅनेल घटक तयार करण्यासाठी डिझाइन केलेला आहे. कोल्ड-रोल्ड स्टील आणि ॲल्युमिनियम मिश्र धातु यांसारख्या सामग्रीचा वापर करून, ते प्रगत मुद्रांक प्रक्रियांद्वारे जटिल वक्र पृष्ठभाग तयार करते, बहु-अनुशासनात्मक तंत्रज्ञान एकत्रित करते आणि SIKAIDA ची व्यावसायिक उत्पादन क्षमता प्रदर्शित करते.

मुख्य उत्पादन वैशिष्ट्ये:

1. मोठ्या वक्र पृष्ठभागाची निर्मिती: 800mm × 600mm पेक्षा जास्त आकाराच्या जटिल दुहेरी-वक्र ट्रंक लिड बाह्य पॅनेलसाठी योग्य, एकाच स्टॅम्पिंग प्रक्रियेत तयार होतात, अचूक वक्रता नियंत्रण आणि भेगा आणि सुरकुत्या यांसारखे दोष टाळण्यासाठी सामग्री प्रवाह भत्ता.

2. उच्च अचूकता आणि उच्च तकाकी आवश्यकता: पृष्ठभाग आरशासारखे पॉलिशिंग (Ra≤0.4μm), ओरखडे आणि डेंट्सपासून मुक्त होतात; स्टॅम्पिंग पॅरामीटर्सचे कठोर नियंत्रण ऑटोमोटिव्ह-ग्रेड देखावा मानकांची पूर्तता करून, निर्दोष पृष्ठभाग पूर्ण करणे सुनिश्चित करते.

3. जटिल भौमितिक संरचनांसाठी अनुकूलता: आमचे ऑटोमोटिव्ह ट्रंक लिड बाह्य पॅनेल स्टॅम्पिंग डाय हे ट्रंकच्या बाह्य पॅनेलच्या विविध भौमितिक वैशिष्ट्यांशी जुळवून घेते, सर्व भागांमध्ये एकसमान बनते याची खात्री करण्यासाठी अनुकूल प्रक्रिया पूरक पृष्ठभाग, ड्रॉ रिब आणि व्हेंटिंग सिस्टमसह.

4. प्रिसिजन गाईडिंग आणि बॅलेंसिंग सिस्टीम: उच्च-सुस्पष्टता मार्गदर्शक आणि संतुलन साधनेसह सुसज्ज, वरच्या आणि खालच्या डाईजची समाक्षीयता ≤0.02 मिमी आहे, एकसमान स्टॅम्पिंग क्लिअरन्स सुनिश्चित करते आणि भागांमध्ये बर्र्स आणि स्थानिकीकरण जास्त पातळपणा प्रतिबंधित करते.

5. प्रगत स्नेहन आणि डिमोल्डिंग प्रणाली: केंद्रीकृत स्नेहन प्रणाली घर्षण आणि पोशाख कमी करते; वायवीय आणि हायड्रॉलिक डिमोल्डिंग यंत्रणा विकृत किंवा स्क्रॅचशिवाय गुळगुळीत डिमोल्डिंग सुनिश्चित करतात.

उत्पादन अनुप्रयोग परिस्थिती

सेडान, एसयूव्ही आणि एमपीव्ही सारख्या प्रवासी वाहनांसाठी ट्रंक लिड्स तयार करण्यासाठी योग्य. वाहन प्रकारावर आधारित तीन श्रेणींमध्ये विभागले गेले:

1. अर्थव्यवस्था: खर्च, सरलीकृत रचना आणि मोठ्या प्रमाणात उत्पादनासाठी उपयुक्तता यावर लक्ष केंद्रित करते.

2. मिड-टू-हाय-एंड: उच्च-परिशुद्धता फॉर्मिंग आणि पॉलिशिंग सिस्टमसह सुसज्ज, उत्कृष्ट देखावा पाठपुरावा करते.

3. नवीन ऊर्जा: हलके डिझाइन, ॲल्युमिनियम मिश्र धातुसारख्या नवीन सामग्रीवर प्रक्रिया करण्यासाठी योग्य.

उत्पादन प्रक्रिया

1. उत्पादन विश्लेषण आणि प्रक्रिया सिम्युलेशन

ऑटोमोटिव्ह ट्रंक लिड आऊटर पॅनल स्टॅम्पिंग डाय व्यावसायिक सॉफ्टवेअर सिम्युलेशन विश्लेषणाचा वापर करते ज्यामुळे दोष तयार होतात, प्रक्रिया आणि मोल्ड स्ट्रक्चर्स ऑप्टिमाइझ होतात आणि डिझाइनची तर्कशुद्धता सुनिश्चित होते.

2. मोल्ड डिझाइन

संपूर्ण डिझाइन प्रक्रिया 3D डिझाइन सॉफ्टवेअर वापरून पूर्ण केली जाते, प्रक्रिया, असेंब्ली आणि देखभाल आणि संपूर्ण रेखाचित्रे आणि BOM सूची आउटपुट करणे.

3. साहित्य निवड

- मोल्ड बेस: 45# स्टील किंवा 42CrMo, ताकद आणि कडकपणा सुनिश्चित करण्यासाठी उष्णता-उपचार केले जाते.

- कार्यरत भाग: Cr12MoV, SKD11 आणि इतर टूल स्टील्स, उष्णता उपचारानंतर HRC48-52 च्या कडकपणासह, उत्कृष्ट पोशाख प्रतिरोध प्रदान करतात.

- मार्गदर्शक खांब आणि बुशिंग्स: बेअरिंग स्टील किंवा उच्च-कार्बन क्रोमियम स्टील, उच्च कडकपणा आणि उच्च पोशाख प्रतिकार सुनिश्चित करते.

4. अचूक मशीनिंग

रफ मशीनिंग फिनिशिंग मशीनिंग भत्ता करण्यास परवानगी देते; फिनिशिंग मशीनिंग अचूकता आणि पृष्ठभाग समाप्त सुनिश्चित करते. मिरर फिनिश आणि पोशाख प्रतिकार सुनिश्चित करण्यासाठी पृष्ठभाग पॉलिश आणि हार्ड क्रोम प्लेटेड आहेत.

5. असेंब्ली आणि डीबगिंग (T0 ट्रायल मोल्डिंग)

मानक भाग एकत्र करा आणि सीलिंग चाचणी करा. अचूकता आणि स्थिरता सत्यापित करण्यासाठी चाचणी स्टॅम्पिंग करा. पॅरामीटर्स ऑप्टिमाइझ करा आणि तयार झालेला भाग मानकांची पूर्तता करत असल्याची खात्री करण्यासाठी साचा समायोजित करा.

विकास ट्रेंड

हलक्या वजनाच्या सामग्रीशी जुळवून घेणे, बुद्धिमान आणि डिजिटल उत्पादनास प्रोत्साहन देणे, अचूक इंटिग्रेटेड मोल्डिंग साध्य करणे, ॲडिटीव्ह मॅन्युफॅक्चरिंग तंत्रज्ञान लागू करणे आणि ग्रीन मॅन्युफॅक्चरिंग संकल्पनांचा सराव करणे.

वारंवार विचारले जाणारे प्रश्न

Q1: ऑटोमोटिव्ह ट्रंक लिड आऊटर पॅनल स्टॅम्पिंग डायमध्ये कोणती सामग्री वापरली जाते?

A1: मोल्ड बेस सामान्यतः कार्बन स्ट्रक्चरल स्टील किंवा मिश्रधातूचे स्ट्रक्चरल स्टील जसे की 45# स्टील आणि 42CrMo वापरते. कार्यरत पृष्ठभाग उच्च-कार्बन, उच्च-क्रोमियम टूल स्टील जसे की Cr12MoV आणि SKD11 वापरते. मार्गदर्शक खांब आणि बुशिंग बेअरिंग स्टील किंवा उच्च-कार्बन क्रोमियम स्टीलचे बनलेले आहेत. आवश्यक कडकपणा, सामर्थ्य आणि पोशाख प्रतिरोध प्राप्त करण्यासाठी सर्व सामग्रीवर योग्य उष्णता उपचार करणे आवश्यक आहे.

Q2: ऑटोमोटिव्ह ट्रंक लिड आऊटर पॅनल स्टॅम्पिंग डायसाठी उत्पादन चक्र किती काळ आहे?

A2: ऑटोमोटिव्ह ट्रंक बाह्य पॅनेलसाठी स्टॅम्पिंग डायजचे विकास चक्र सामान्यत: 8-15 महिने असते, जे उत्पादनाची जटिलता, तांत्रिक आवश्यकता आणि ग्राहकांच्या गरजांवर अवलंबून असते. डिझाईन टप्प्यासाठी 2-3 महिने लागतात, उत्पादन टप्प्यासाठी 4-6 महिने लागतात आणि असेंबली, डीबगिंग आणि ट्रायल मोल्डिंग टप्प्यासाठी 2-3 महिने लागतात. मोठ्या प्रमाणात उत्पादन आवश्यकता पूर्ण करण्यासाठी संपूर्ण प्रक्रियेसाठी पुनरावृत्ती ऑप्टिमायझेशनच्या अनेक फेऱ्या आवश्यक आहेत.

Q3: ट्रंक बाह्य पॅनेलच्या देखाव्याची गुणवत्ता कशी सुनिश्चित करावी?

A3: देखावा गुणवत्ता सुनिश्चित करण्यासाठी अनेक टप्प्यांवर नियंत्रण आवश्यक आहे: प्रथम, डाई पृष्ठभागाने मिरर-स्तरीय पॉलिशिंग मानके (Ra≤0.4μm) पूर्ण करणे आवश्यक आहे; दुसरे, स्टॅम्पिंग प्रक्रियेदरम्यान स्नेहन, रिक्त होल्डर फोर्स आणि स्टॅम्पिंग फोर्स कठोरपणे नियंत्रित करणे आवश्यक आहे; तिसरे, पृष्ठभागावरील दोष टाळण्यासाठी योग्य सामग्री निवडणे आवश्यक आहे; आणि चौथे, ओरखडे टाळण्यासाठी वाजवी डिमोल्डिंग पद्धत आवश्यक आहे. याव्यतिरिक्त, देखावा गुणवत्ता आणि गंज प्रतिकार सुधारण्यासाठी कठोर क्रोम प्लेटिंग आणि पेंटिंग सारख्या पृष्ठभागावरील उपचार आवश्यक आहेत.
