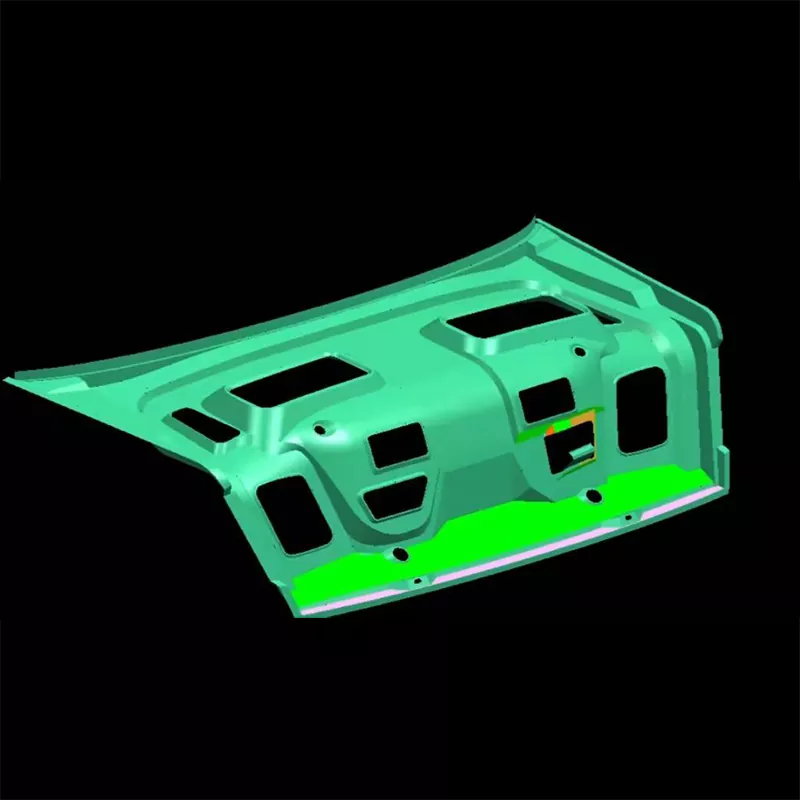

ऑटोमोटिव्ह ट्रंक लिड इनर पॅनल स्टॅम्पिंग डाय

SIKAIDA ऑटोमोटिव्ह ट्रंक लिड इनर पॅनेल स्टॅम्पिंग डाय ही एक मोठी, जटिल आणि उच्च-सुस्पष्टता एकात्मिक मोल्ड सिस्टम आहे जी कोल्ड-रोल्ड स्टील, स्टेनलेस स्टील, ॲल्युमिनियम मिश्र धातु आणि इतर धातूच्या शीटला योग्य ट्रंक लिड इनर पॅनेलमध्ये स्टॅम्प करण्यासाठी वापरली जाते. हा एकच साचा नसून एक मल्टी-स्टेशन प्रोग्रेसिव्ह किंवा कंपोझिट मोल्ड सिस्टम आहे जी एका ऑपरेशनमध्ये फॉर्मिंग, ट्रिमिंग, पंचिंग आणि फ्लँगिंग प्रक्रिया पूर्ण करू शकते. हे ऑटोमोटिव्ह बॉडी पॅनल मोल्ड तंत्रज्ञानासाठी बेंचमार्क आहे, जे थेट उत्पादनाचे स्वरूप, फिट आणि संरचनात्मक कार्यप्रदर्शन ठरवते.

मुख्य उत्पादन वैशिष्ट्ये

1. मोठा आकार आणि जटिल संरचना

ट्रंक झाकण आतील पटल सामान्यत: 1.2 मीटर पेक्षा जास्त लांब आणि 0.8-1.0 मीटर रुंद असतात, ज्यात रीफोर्सिंग रिब्स, माउंटिंग होल आणि फ्लँगिंग स्ट्रक्चर्ससह जटिल आकार असतात. ऑटोमोटिव्ह ट्रंक लिड इनर पॅनेल स्टॅम्पिंग डाय असंख्य फ्री-फॉर्म पृष्ठभाग आणि मल्टी-स्टेशन सतत मशीनिंगचा वापर करून जटिल आकृतिबंधांची अचूक निर्मिती सुनिश्चित करते.

2. अति-उच्च अचूकता आणि पृष्ठभाग गुणवत्ता

बाह्य आणि संरचनात्मक घटक म्हणून, ट्रंकच्या आतील पॅनेलला कोणतेही ओरखडे, सुरकुत्या किंवा क्रॅक आवश्यक नाहीत. SIKAIDA मोल्ड्समध्ये अति-गुळगुळीत पृष्ठभाग, एकसमान ताण वितरण आणि ऑप्टिमाइझ केलेले साहित्य प्रवाह, उच्च-सुस्पष्टता मशीनिंग आणि प्रगत पृष्ठभाग उपचार तंत्रज्ञानाद्वारे प्राप्त केलेले वैशिष्ट्य आहे.

3. मल्टी-मटेरियल सुसंगतता

शीट मटेरियल जसे की कोल्ड-रोल्ड स्टील, गॅल्वनाइज्ड स्टील, स्टेनलेस स्टील आणि ॲल्युमिनियम मिश्र धातुंशी सुसंगत, मोल्ड रचना विविध सामग्रीच्या निर्मिती कार्यक्षमतेसाठी आणि स्प्रिंगबॅक वैशिष्ट्यांसाठी अनुकूल केली जाते. हे लवचिक उत्पादन साध्य करण्यासाठी विशेष स्थिती आणि ओळख प्रणाली एकत्रित करू शकते.

4. जटिल निर्मिती यंत्रणा आणि ऑटोमेशन

असंख्य नकारात्मक कोन आणि अंडरकट स्ट्रक्चर्ससाठी, ऑटोमोटिव्ह ट्रंक लिड इनर पॅनेल स्टॅम्पिंग डाय पूर्ण वेज, स्लायडर आणि हायड्रॉलिक फॉर्मिंग मेकॅनिझमसह, स्वयंचलित फीडिंग, अचूक पोझिशनिंग आणि स्थिर अनलोडिंग सिस्टमसह सुसज्ज आहे, ज्यामुळे विश्वासार्ह मानवरहित मोठ्या प्रमाणात उत्पादन सक्षम होते.

5. बुद्धिमान देखरेख आणि नियंत्रण

मोल्ड प्रेशर सेन्सर्स, डिस्प्लेसमेंट डिटेक्टर आणि तापमान नियंत्रकांना एकत्रित करते ज्यामुळे मोल्डिंग प्रक्रियेचे रिअल-टाइम मॉनिटरिंग, पॅरामीटर सेल्फ-ऑप्टिमायझेशन आणि क्वालिटी ट्रेसेबिलिटी, बॅच उत्पादनांची सुसंगतता सुनिश्चित होते.

अर्ज क्षेत्रे

SIKAIDA ट्रंक इनर पॅनल स्टॅम्पिंग डायजचा वापर विविध प्रवासी वाहनांमध्ये आणि संबंधित क्षेत्रात मोठ्या प्रमाणावर केला जातो:

- सेडान, हॅचबॅक, एसयूव्ही, एमपीव्ही

- नवीन ऊर्जा वाहने (शुद्ध इलेक्ट्रिक, प्लग-इन हायब्रिड, हायब्रिड)

- ऑटोमोटिव्ह पार्ट्सचे उत्पादन

- ऑटोमोटिव्ह आफ्टरमार्केट दुरुस्ती आणि बदली बाजार

हलक्या वजनाच्या वाहनांच्या विकासासह, ॲल्युमिनियम मिश्र धातुच्या ट्रंकच्या आतील पॅनेलचा वापर अधिकाधिक व्यापक होत आहे. आमचे मोल्ड तंत्रज्ञान उच्च सामग्री आणि प्रक्रिया आवश्यकतांशी जुळवून घेण्यासाठी अपग्रेड करत आहे.

उत्पादन प्रक्रिया

1. उत्पादन विश्लेषण आणि CAE सिम्युलेशन

ऑटोमोटिव्ह ट्रंक लिड इनर पॅनेल स्टॅम्पिंग डाय फॉर्मेबिलिटी विश्लेषण, स्प्रिंगबॅक अंदाज आणि जाडी वितरण सिम्युलेशनसाठी ऑटोफॉर्म आणि डायनाफॉर्म सॉफ्टवेअर वापरते जेणेकरून क्रॅकिंग, सुरकुत्या आणि स्प्रिंगबॅक सारख्या मोल्डिंग दोष सक्रियपणे टाळण्यासाठी.

2. मोल्ड डिझाइन

UG, CATIA, आणि SolidWorks सॉफ्टवेअर वापरून पूर्ण 3D डिझाइन, पृष्ठभाग डिझाइन, मार्गदर्शक, अनलोडिंग आणि पोझिशनिंग सिस्टम, पूर्णपणे जुळणारे साहित्य गुणधर्म आणि उपकरणे पॅरामीटर्स.

3. साहित्य निवड

- कार्यरत भाग: Cr12MoV, SKD11, W6Mo5Cr4V2 (उच्च कडकपणा, उच्च पोशाख प्रतिरोध)

- बेस बॉडी: 45# स्टील, Q235 (उच्च सामर्थ्य, उच्च कडकपणा)

- मार्गदर्शक पोस्ट आणि बुशिंग्ज: बेअरिंग स्टील, SUJ2 (स्थिर अचूक)

4. अचूक मशीनिंग

- रफ मशीनिंग: गॅन्ट्री मिलिंग, वायर EDM

- फिनिश मशीनिंग: हाय-स्पीड सीएनसी (अचूकता ±0.01 मिमी), ग्राइंडिंग, पॉलिशिंग

- विशेष मशीनिंग: इलेक्ट्रिकल डिस्चार्ज मशीनिंग (EDM), इलेक्ट्रोपॉलिशिंग

- पृष्ठभाग उपचार: नायट्राइडिंग, क्रोम प्लेटिंग, डीएलसी कोटिंग

5. असेंब्ली आणि T0 ट्रायल मोल्ड

सर्व भागांची असेंब्ली आणि अचूक चाचणी पूर्ण केल्यानंतर, चाचणी मोल्डिंग आणि प्रथम-तुकडा तपासणी केली जाते. स्थिर मोठ्या प्रमाणावर उत्पादन मिळेपर्यंत सतत मोल्ड बदल आणि ऑप्टिमायझेशन केले जाते.

विकास ट्रेंड

1. लाइटवेटिंग आणि इंटिग्रेटेड मोल्डिंग: ॲल्युमिनियम मिश्र धातु आणि उच्च-शक्तीचे स्टील वापरून, अनेक घटक एकाच युनिटमध्ये एकत्रित केले जातात, ज्यामुळे भाग आणि कनेक्शन पॉइंट्सची संख्या कमी होते.

2. थर्मोफॉर्मिंग आणि हायड्रोफॉर्मिंग तंत्रज्ञान: उच्च-शक्तीच्या सामग्रीवर मोठ्या प्रमाणावर लागू केलेले, साचे प्रगत तापमान नियंत्रण प्रणाली आणि उच्च-तापमान प्रतिरोधक सामग्रीसह सुसज्ज आहेत, जे 500-900 डिग्री सेल्सियस तापमान प्राप्त करतात.

3. स्मार्ट मॅन्युफॅक्चरिंग आणि डिजिटलायझेशन: सेन्सर नेटवर्क्सचे एकत्रीकरण आणि डिजिटल ट्विन तंत्रज्ञान, व्हर्च्युअल कमिशनिंग, प्रेडिक्टिव मेंटेनन्स आणि प्रोसेस सेल्फ-ऑप्टिमायझेशन यांचा मेळ साधला जातो.

4. ॲडिटीव्ह मॅन्युफॅक्चरिंग ॲप्लिकेशन्स: 3D प्रिंटिंगचा वापर कॉम्प्लेक्स कूलिंग वॉटर चॅनल्स आणि हलक्या वजनाच्या स्ट्रक्चर्सच्या निर्मितीसाठी, मोल्डची कार्यक्षमता सुधारण्यासाठी आणि मॅन्युफॅक्चरिंग सायकल कमी करण्यासाठी केला जातो.

5. मल्टी-मटेरियल फॉर्मिंग टेक्नॉलॉजी: स्टील-ॲल्युमिनियम आणि प्लास्टिक-मेटल कंपोझिट बॉडी स्ट्रक्चर्सशी जुळवून घेण्यायोग्य, मल्टी-मटेरियल फॉर्मिंगच्या विशेष गरजा पूर्ण करते.

वारंवार विचारले जाणारे प्रश्न

Q1: ऑटोमोटिव्ह ट्रंक लिड इनर पॅनल स्टॅम्पिंग डायमध्ये सामान्यत: कोणती सामग्री वापरली जाते?

A1: मोल्डचा कार्यरत भाग मुख्यतः उच्च-कार्बन, उच्च-क्रोमियम टूल स्टील (जसे की Cr12MoV, SKD11) आणि उच्च-गती स्टील वापरतो उच्च कडकपणा आणि पोशाख प्रतिकार सुनिश्चित करण्यासाठी; पायाचा भाग मजबुती सुनिश्चित करण्यासाठी स्ट्रक्चरल स्टीलचा वापर करतो जसे की 45 स्टील आणि Q235; मार्गदर्शक खांब आणि बुशिंग बेअरिंग स्टील किंवा SUJ2 वापरतात. मोल्ड मटेरियलची निवड वेगवेगळ्या फॉर्मिंग मटेरियलसाठी समायोजित केली जाईल; उदाहरणार्थ, ॲल्युमिनियम मिश्र धातु तयार करताना, सामग्रीच्या अँटी-स्टिकिंग आणि थर्मल चालकताकडे अधिक लक्ष दिले जाईल.

Q2: ऑटोमोटिव्ह ट्रंक लिड इनर पॅनेल स्टॅम्पिंग डायसाठी उत्पादन चक्र किती काळ आहे?

A2: ऑटोमोटिव्ह ट्रंकच्या आतील पॅनेलसाठी स्टॅम्पिंग डायसाठी सामान्यत: डिझाइनपासून वितरणापर्यंत 8-15 महिने लागतात. विशिष्ट चक्र उत्पादनाची जटिलता, सामग्रीचा प्रकार, अचूक आवश्यकता आणि उत्पादन कंपनीची तांत्रिक पातळी यावर अवलंबून असते. नवीन सामग्री वापरून कॉम्प्लेक्स वन-पीस मोल्डिंग मरते किंवा मरते त्याचे विकास चक्र जास्त असू शकते.

Q3: ट्रंकच्या आतील पॅनेलची गुणवत्ता कशी सुनिश्चित करावी?

A3: दर्जाची गुणवत्ता सुनिश्चित करण्यासाठी अनेक पैलूंवर नियंत्रण आवश्यक आहे: प्रथम, संभाव्य निर्मिती दोषांचा अंदाज लावण्यासाठी प्राथमिक CAE सिम्युलेशन विश्लेषण; दुसरे, मोल्ड मॅन्युफॅक्चरिंगमध्ये अचूकता, पृष्ठभाग पूर्ण करण्यासाठी विशेषत: Ra0.4 किंवा उच्च आवश्यक आहे; तिसरे, दाब, स्ट्रोक आणि स्नेहन यासह प्रक्रिया पॅरामीटर्सचे ऑप्टिमायझेशन; चौथे, रिअल टाइममध्ये निर्मिती प्रक्रियेचे निरीक्षण करण्यासाठी प्रगत मॉनिटरिंग सिस्टम वापरणे; आणि पाचवे, कठोर कच्च्या मालाची तपासणी आणि प्रक्रिया स्थिरता नियंत्रण.

Q4: मोल्डचे सेवा जीवन काय आहे?

A4: सामग्री आणि प्रक्रियेवर अवलंबून, ऑटोमोटिव्ह ट्रंक लिड इनर पॅनेल स्टॅम्पिंग डायचे सेवा आयुष्य सामान्यत: 300,000 आणि 1,000,000 चक्रांच्या दरम्यान असते. उच्च-गुणवत्तेची साचा सामग्री आणि योग्य उष्मा उपचार प्रक्रिया, योग्य देखरेखीसह एकत्रितपणे, साच्याचे आयुष्य लक्षणीयरीत्या वाढवू शकते. ॲल्युमिनिअम ॲलॉय फॉर्मिंग डायजचे सर्व्हिस लाइफ सामान्यतः स्टील फॉर्मिंग डायजपेक्षा जास्त असते.

Q5: विविध सामग्रीच्या निर्मिती आवश्यकता कशा पूर्ण करायच्या?

A5: मोल्ड्स विशेषतः वेगवेगळ्या सामग्रीसाठी डिझाइन केलेले असणे आवश्यक आहे. उदाहरणार्थ, स्टील तयार करण्यासाठी अधिक फॉर्मिंग फोर्स आणि चांगले स्नेहन आवश्यक आहे; ॲल्युमिनियम मिश्रधातू तयार करण्यासाठी सामग्रीची चिकटपणा आणि थर्मल चालकता विचारात घेणे आवश्यक आहे; आणि उच्च-शक्तीचे स्टील तयार करण्यासाठी अधिक स्प्रिंगबॅक भरपाई आवश्यक आहे. साचा आकार, प्रक्रिया मापदंड आणि पृष्ठभाग उपचार समायोजित करून, विविध सामग्रीची निर्मिती वैशिष्ट्ये रुपांतरित केली जाऊ शकतात.
