ऑटोमोटिव्ह डाव्या बाजूचे पॅनेल स्टॅम्पिंग डाय

SIKAIDA ऑटोमोटिव्ह लेफ्ट साइड पॅनेल स्टॅम्पिंग डाय ही स्टील किंवा ॲल्युमिनियम शीट्सच्या डाव्या बाजूच्या अविभाज्य बाजूच्या पॅनेलवर शिक्का मारण्यासाठी SIKAIDA द्वारे विकसित केलेली एक मोठी, उच्च-सुस्पष्टता आणि जटिल स्टॅम्पिंग टूल सिस्टम आहे. हा एकच डाय नसून ब्लँकिंग डायज, ड्रॉइंग डायज, ट्रिमिंग डायज आणि फ्लँगिंग डायज यांसारख्या प्रमुख घटकांसह संपूर्ण एकात्मिक प्रणाली आहे. या उत्पादनाची उत्पादन पातळी थेट ऑटोमोटिव्ह बॉडी पॅनल स्टॅम्पिंग डायजच्या सर्वोच्च मानकाचे प्रतिनिधित्व करते आणि डाय उद्योगातील व्यावसायिक पुरवठादार म्हणून SIKAIDA च्या सर्वसमावेशक सामर्थ्याचे मुख्य प्रतीक आहे.

तपशीलवार उत्पादन वैशिष्ट्ये

1. मोठा आकार आणि जटिल संरचना

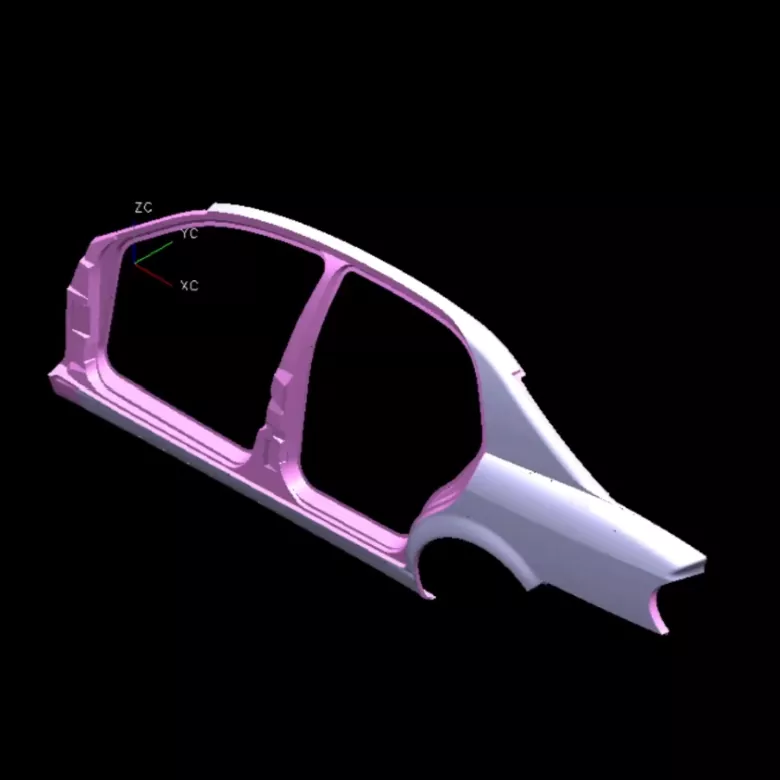

कारच्या डाव्या बाजूचे पॅनल आकाराने मोठे असते (सामान्यत: 1.5 मीटरपेक्षा जास्त लांबीचे आणि रुंदी 0.8-1 मीटर), खोल रेखाचित्र वैशिष्ट्ये, जटिल वक्रता, खिडकी उघडणे आणि वैशिष्ट्यांच्या रेषा यांचा समावेश करून जटिल आकार असतो. SIKAIDA चे ऑटोमोटिव्ह लेफ्ट साइड पॅनेल स्टॅम्पिंग डाय हे माउंटिंग होल, रीफोर्सिंग रिब्स आणि साइड पॅनलवरील फ्लँगिंग तपशील अचूकपणे तयार करू शकते. व्यावसायिक सिम्युलेशन विश्लेषण आणि मोल्ड स्ट्रक्चरच्या ऑप्टिमायझेशनद्वारे, ते वाजवी ताण वितरण आणि स्थिर निर्मिती सुनिश्चित करते.

2. उच्च परिशुद्धता आणि उच्च दर्जाची आवश्यकता

कारचा एक प्रमुख बाह्य घटक म्हणून, डाव्या बाजूचे पॅनेल स्क्रॅच, सुरकुत्या, डेंट्स आणि इतर दोषांपासून मुक्त असणे आवश्यक आहे. मोल्ड पृष्ठभाग पूर्ण करणे आणि दाब वितरणासाठी कठोर आवश्यकतांसह SIKAIDA गुणवत्ता नियंत्रित करते. मिरर फिनिशमध्ये की-फॉर्मिंग पृष्ठभाग बारीक पॉलिश केले जातात, स्टॅम्पिंग दरम्यान शीट मेटल आणि मोल्ड यांच्यातील घर्षणामुळे पृष्ठभागावरील दोष प्रभावीपणे टाळतात.

3. मल्टी-प्रोसेस इंटिग्रेटेड फॉर्मिंग

डाव्या बाजूच्या पॅनेलच्या स्टॅम्पिंगसाठी ब्लँकिंग, ड्रॉइंग, ट्रिमिंग आणि फ्लँगिंगसह अनेक प्रक्रिया सतत पूर्ण करणे आवश्यक आहे. SIKAIDA चे ऑटोमोटिव्ह लेफ्ट साइड पॅनल स्टॅम्पिंग डाय आधुनिक स्वयंचलित उत्पादन लाइनसह अखंडपणे कार्य करते, सतत मल्टी-स्टेशन स्टॅम्पिंग साध्य करण्यासाठी रोबोटिक ट्रान्सफर तंत्रज्ञानाचा वापर करते. हे सातत्यपूर्ण उत्पादनाच्या गुणवत्तेसह उत्पादन कार्यक्षमतेचे संतुलन करते आणि वैज्ञानिक प्रक्रिया मांडणी उत्पादन चक्र कमी करते आणि खर्च कमी करते.

4. जटिल मार्गदर्शक आणि संतुलन प्रणाली

बाजूच्या पॅनल्सच्या जटिल आकार आणि मोठ्या आकारमानांना संबोधित करताना, वरच्या आणि खालच्या डायजला अचूकपणे बंद करणे सुनिश्चित करण्यासाठी डाय उच्च-परिशुद्धता मार्गदर्शक प्रणाली (मार्गदर्शक खांब, मार्गदर्शक आस्तीन, साइड मार्गदर्शक प्लेट्स) सह सुसज्ज आहे. एक सर्वसमावेशक बॅलेंसिंग सिस्टम (नायट्रोजन स्प्रिंग्स, मेकॅनिकल बॅलन्स ब्लॉक्स) स्थिर आणि सुरक्षित स्टॅम्पिंग सुनिश्चित करते, डाय लाइफ वाढवते.

5. प्रगत स्नेहन आणि वायुवीजन प्रणाली

डायमध्ये एक जटिल स्वयंचलित स्नेहन प्रणाली आहे जी स्टँपिंगच्या वेळी आपोआप वंगण लागू करते, शीट मेटल आणि डाय यांच्यातील घर्षण कमी करते आणि फॉर्मिंग गुणवत्ता सुधारते. अडकलेल्या हवेमुळे सुरकुत्या, डेंट्स आणि इतर तयार होणारे दोष टाळण्यासाठी मोठ्या ड्रॉइंग डायजमध्ये मल्टी-पॉइंट व्हेंटिंग सिस्टम असते.

उत्पादन वैशिष्ट्ये आणि अनुप्रयोग

SIKAIDA ऑटोमोटिव्ह लेफ्ट साइड पॅनेल स्टॅम्पिंग डाय हे प्रामुख्याने सेडान, एसयूव्ही आणि एमपीव्ही सारख्या प्रवासी वाहनांसाठी साइड पॅनेलच्या निर्मितीमध्ये वापरले जाते. हे कॅब साइड पॅनेल आणि व्यावसायिक वाहनांसाठी इतर कव्हरिंग्जच्या उत्पादनात देखील वापरले जाऊ शकते. मोल्ड्स उच्च-शक्तीच्या मिश्र धातुच्या स्टीलचे बनलेले आहेत, मुख्य पृष्ठभागांवर उष्णता उपचार आणि अचूक पॉलिशिंग केले जाते, परिणामी उच्च पोशाख प्रतिरोध, उच्च अचूकता आणि दीर्घ सेवा आयुष्य मिळते. व्यापक उत्पादन अनुभवासह एक व्यावसायिक कारखाना म्हणून, SIKAIDA विविध वाहन मॉडेल्स आणि ग्राहकांच्या गरजांनुसार मोल्ड सोल्यूशन्स सानुकूलित करू शकते, ऑटोमोटिव्ह उद्योगाच्या विविध उत्पादन आवश्यकता पूर्ण करू शकते.

उत्पादन प्रक्रिया परिचय

1. उत्पादन विश्लेषण आणि CAE सिम्युलेशन

मोल्ड डिझाइन करण्यापूर्वी, SIKAIDA व्यावसायिक स्टॅम्पिंग सिम्युलेशन सॉफ्टवेअर वापरते जसे की AutoForm आणि Dynaform साइड पॅनेल्सच्या फॉर्मॅबिलिटी, स्ट्रेन आणि स्प्रिंगबॅकचा अंदाज लावण्यासाठी, गुणवत्ता धोके अगोदर ओळखणे, प्रक्रिया उपाय आणि मोल्ड स्ट्रक्चर्स ऑप्टिमाइझ करणे आणि चाचणी आणि सुधारणा खर्च कमी करणे.

2. मोल्ड डिझाइन

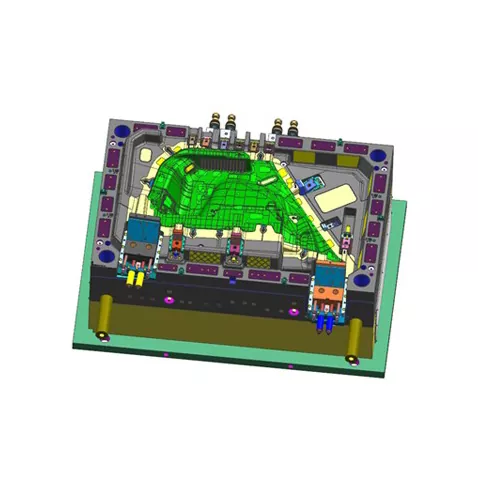

अप्पर मोल्ड, लोअर मोल्ड आणि प्रेशर रिंगसह सर्व घटकांचे संपूर्ण 3D डिझाइन पूर्ण करण्यासाठी UG आणि CATIA सारख्या प्रगत 3D डिझाइन सॉफ्टवेअरचा वापर केला जातो. मोल्डची अचूकता आणि स्थिरता सुनिश्चित करण्यासाठी शीट मेटलची जाडी आणि स्प्रिंगबॅक भरपाई या घटकांचा पूर्णपणे विचार केला जातो. व्यावसायिक अभियंत्यांद्वारे डिझाइन योजनेचे पुनरावलोकन आणि पुष्टी केली जाते.

3. साहित्य निवड

ऑटोमोटिव्ह लेफ्ट साइड पॅनेल स्टॅम्पिंग डाय सब्सट्रेट कडकपणा आणि कडकपणा सुनिश्चित करण्यासाठी उच्च-गुणवत्तेचे कार्बन स्ट्रक्चरल स्टील (जसे की 45 स्टील) किंवा मिश्र धातुचे स्ट्रक्चरल स्टील (जसे की 42CrMo) वापरते. कार्यरत भाग (प्रोफाइल, कटिंग एज) उच्च-कार्बन, उच्च-क्रोमियम टूल स्टील (जसे की Cr12MoV, SKD11) किंवा पावडर मेटलर्जी स्टील वापरतात जेणेकरून उच्च कडकपणा, उच्च पोशाख प्रतिरोध आणि मोल्डचे आयुष्य वाढेल.

4. अचूक मशीनिंग

- रफ मशीनिंग: प्रारंभिक मशीनिंग मोठ्या गॅन्ट्री मिलिंग मशीन किंवा सीएनसी गॅन्ट्री मशीनिंग सेंटर वापरून केली जाते, फिनिशिंगसाठी भत्ता.

- फिनिश मशिनिंग: हाय-स्पीड सीएनसी मशीनिंग सेंटरचे प्रोफाइल आणि कटिंग एजचे अचूक मशीनिंग मितीय अचूकता आणि पृष्ठभाग खडबडीतपणा सुनिश्चित करते.

- विशेष मशीनिंग: इलेक्ट्रिकल डिस्चार्ज मशीनिंग (EDM) जटिल प्रोफाइल आणि कोपऱ्यांवर प्रक्रिया करण्यासाठी वापरली जाते; वायर EDM चा वापर मशीनच्या अचूक छिद्रे आणि रूपरेषा करण्यासाठी केला जातो; 48-52 HRC ची कठोरता प्राप्त करण्यासाठी शमन आणि टेम्परिंग केले जाते.

- पृष्ठभाग उपचार: कठोरता आणि पोशाख प्रतिरोधकता सुधारण्यासाठी प्रोफाइलवर हार्ड क्रोम प्लेटिंग किंवा नायट्राइडिंग लागू केले जाते, तर गंज प्रतिबंध आणि डीग्रेझिंग देखील केले जाते.

5. असेंब्ली आणि डीबगिंग (T0 ट्रायल मोल्ड)

सर्व घटक एका संपूर्ण मोल्डमध्ये एकत्र केले जातात, ट्रायल मोल्डिंगसाठी स्टॅम्पिंग उपकरणांवर स्थापित केले जातात. योग्य भाग तयार होईपर्यंत व्यावसायिक तंत्रज्ञ दबाव आणि स्ट्रोक सारख्या प्रक्रिया पॅरामीटर्स वारंवार समायोजित करतात. प्रथम-तुकडा तपासणी आणि मितीय मापन पुष्टीकरणानंतर, ते ग्राहकांना वितरित केले जाते.

विकास ट्रेंड

1. अल्ट्रा-लार्ज इंटिग्रेटेड मोल्डिंग

ऑटोमोटिव्ह साइड पॅनेल्स मोठ्या इंटिग्रेटेड स्ट्रक्चर्सच्या दिशेने विकसित होत आहेत, ज्यासाठी उच्च मोल्ड टनेज (2000 टन आणि त्याहून अधिक) आणि मितीय स्थिरता आवश्यक आहे. नवीन ऊर्जा वाहने आणि पुढच्या पिढीच्या मॉडेल्सच्या गरजा पूर्ण करण्यासाठी SIKAIDA सतत डिझाइन आणि प्रक्रिया तंत्रज्ञान ऑप्टिमाइझ करते, अल्ट्रा-लार्ज इंटिग्रेटेड साइड पॅनल स्टॅम्पिंगचा विकास करण्यास सक्षम करते.

2. लाइटवेट मटेरियल ॲप्लिकेशन

ऑटोमोटिव्ह लाइटवेटिंगच्या विकासासह, नवीन सामग्री जसे की उच्च-शक्तीचे स्टील आणि ॲल्युमिनियम मिश्र धातु मोठ्या प्रमाणावर वापरले जातात. SIKAIDA नवीन सामग्रीच्या निर्मितीच्या वैशिष्ट्यांशी जुळवून घेण्यासाठी मोल्ड स्ट्रक्चर आणि पृष्ठभाग उपचार तंत्रज्ञान ऑप्टिमाइझ करते (उदा. ॲल्युमिनियम मिश्र धातु ड्रॉइंग विशेष कोटिंग्ज आणि स्नेहन प्रणालींनी सुसज्ज आहे).

3. इंटेलिजेंट मॅन्युफॅक्चरिंग आणि डिजिटलायझेशन

स्टॅम्पिंग पॅरामीटर्सचे रिअल टाइममध्ये निरीक्षण करण्यासाठी प्रेशर आणि तापमान सेन्सर्स मोल्डमध्ये एम्बेड केलेले आहेत, ज्यामुळे भविष्यसूचक देखभाल आणि प्रक्रिया ऑप्टिमायझेशन सक्षम होते. व्हर्च्युअल डीबगिंगसाठी डिजिटल ट्विन तंत्रज्ञानासह एकत्रित, विकास चक्र 20-30% ने लहान केले जाऊ शकते, R&D कार्यक्षमता सुधारते.

4. रॅपिड डाय चेंज आणि ऑटोमेशन

बहु-विविधता, लहान-बॅच उत्पादन गरजांसाठी, मोल्ड जलद डाय चेंज स्ट्रक्चर (रॅपिड क्लॅम्पिंग, ऑटोमॅटिक पोझिशनिंग) स्वीकारतो, ऑटोमेटेड रोबोट्स आणि व्हिजन इन्स्पेक्शन सिस्टीमसह, स्टॅम्पिंग उत्पादनामध्ये उच्च प्रमाणात ऑटोमेशन प्राप्त करते आणि उत्पादन लवचिकता सुधारते.

वारंवार विचारले जाणारे प्रश्न

Q1: ऑटोमोटिव्ह लेफ्ट साइड पॅनल स्टॅम्पिंग डायसाठी सामान्यत: कोणती सामग्री वापरली जाते?

A1: मोल्ड बेस सामान्यतः उच्च-गुणवत्तेचे कार्बन स्ट्रक्चरल स्टील (जसे की 45 स्टील) किंवा मिश्र धातुचे स्ट्रक्चरल स्टील (जसे की 42CrMo) वापरते. उच्च कडकपणा (48-52 HRC) आणि उच्च पोशाख प्रतिकार सुनिश्चित करण्यासाठी कार्यरत भाग (प्रोफाइल, कटिंग एज) उच्च-कार्बन, उच्च-क्रोमियम टूल स्टील (जसे की Cr12MoV, SKD11) किंवा पावडर मेटलर्जी स्टील वापरतात. काही हाय-एंड मोल्ड आयुर्मान सुधारण्यासाठी सिमेंट कार्बाइड किंवा पृष्ठभाग कोटिंग तंत्रज्ञान वापरतात.

Q2: ऑटोमोटिव्ह डाव्या बाजूच्या पॅनल स्टॅम्पिंग मोल्डसाठी उत्पादन चक्र किती काळ आहे?

A2: ऑटोमोबाईलच्या डाव्या बाजूच्या पॅनेलसाठी स्टॅम्पिंगचे उत्पादन चक्र सामान्यत: 8 ते 15 महिन्यांपर्यंत असते, जे भागाची जटिलता, अचूक आवश्यकता आणि उत्पादन क्षमता यासारख्या घटकांवर अवलंबून असते. जटिल वक्र पृष्ठभागाच्या बाजूच्या पॅनेलच्या विकासाचे चक्र 15 महिन्यांपेक्षा जास्त असू शकते, तर साधी रचना 8 ते 10 महिन्यांत पूर्ण होऊ शकते. संपूर्ण प्रक्रियेसाठी, डिझाईन आणि प्रक्रिया ते असेंब्ली आणि डीबगिंग, अनेक विभागांमध्ये सहकार्य आवश्यक आहे.
