ऑटोमोटिव्ह उजव्या बाजूचे पॅनेल स्टॅम्पिंग डाय

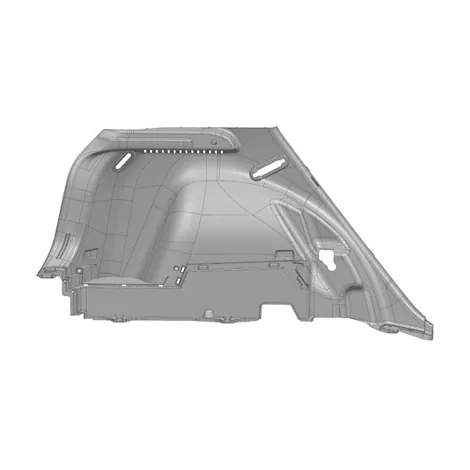

SIKAIDA ची ऑटोमोटिव्ह राइट साइड पॅनेल स्टॅम्पिंग डाय ही एक मोठी, उच्च-सुस्पष्टता डाय सिस्टम आहे जी अनेक घटकांनी बनलेली आहे, जी उजव्या बाजूच्या पॅनेलच्या (बाह्य पॅनेल, आतील पॅनेल, रिइन्फोर्सिंग रिब्स इ.) च्या गरजा पूर्ण करण्यास सक्षम आहे. व्यावसायिक पुरवठादार म्हणून, SIKAIDA उच्च-गुणवत्तेच्या साइड पॅनल भागांचे स्थिर उत्पादन सुनिश्चित करण्यासाठी गुणवत्ता नियंत्रित करते, ऑटोमेकर्ससाठी कार्यक्षम उत्पादनास समर्थन देते.

उत्पादन तपशील

1. मोठ्या प्रमाणात आणि जटिल संरचना

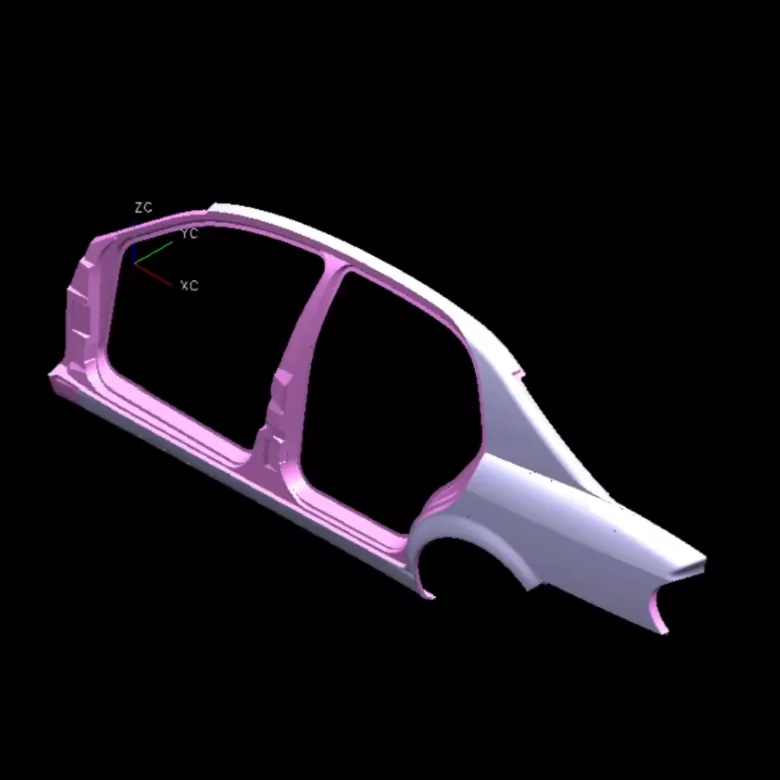

ऑटोमोटिव्ह राईट साइड पॅनल स्टॅम्पिंग डाई आकाराने मोठा आहे (1.5 मीटरपेक्षा जास्त लांब आणि 0.8 मीटरपेक्षा जास्त रुंद) एक जटिल आकार आहे, दरवाजा खिडक्या, रीअरव्ह्यू मिरर माउंटिंग पोझिशन्स आणि रिफोर्सिंग रिब्स यासारखी प्रमुख वैशिष्ट्ये तयार करण्यास सक्षम आहे.

2. उच्च परिशुद्धता आणि उच्च दर्जाची आवश्यकता

बाजूच्या पॅनेलच्या भागांसाठी डिझाइन केलेले, मोल्ड पृष्ठभाग दोषमुक्त आहे, ±0.05 मिमीच्या आत मितीय अचूकता, आरशासारखी पृष्ठभाग पूर्ण (Ra≤0.4μm), आणि गुळगुळीत, बुर-मुक्त कडा.

3. जटिल निर्मिती प्रक्रिया

सखोल रेखांकन, ट्रिमिंग आणि पंचिंग, फ्लँगिंग, रिइन्फोर्सिंग रिब प्रेसिंग आणि मल्टी-स्टेशन सतत फॉर्मिंग यासारख्या प्रगत प्रक्रियांचे एकत्रीकरण करून, ते जटिल भागांची निर्मिती कार्यक्षमतेने पूर्ण करते.

4. अचूक मार्गदर्शन आणि समायोजन प्रणाली

उच्च-सुस्पष्टता मार्गदर्शक खांब आणि बुशिंग्ज, समायोज्य दाब रिंग, जंगम कॅम स्लाइडर आणि नायट्रोजन स्प्रिंग/हायड्रॉलिक प्रणालीसह सुसज्ज, स्टॅम्पिंग अचूकता आणि स्थिरता सुनिश्चित करते.

5. प्रगत कूलिंग आणि स्नेहन प्रणाली

अभिसरण करणारे वॉटर कूलिंग, स्वयंचलित स्नेहन आणि कॉम्प्रेस्ड एअर प्युर्जिंग सिस्टम वैशिष्ट्यीकृत, ते उच्च-स्पीड स्टॅम्पिंगसाठी, मोल्डचे आयुष्य वाढवण्यासाठी आणि स्थिर उत्पादन सुनिश्चित करण्यासाठी योग्य आहे.

उत्पादन वैशिष्ट्ये आणि अनुप्रयोग

1. इंटिग्रल मोल्डिंग: वन-पीस मोल्डिंग वेल्डिंग कमी करते आणि कार्यक्षमता सुधारते;

2. उच्च-कार्यक्षमतेचे उत्पादन: हाय-स्पीड ऑटोमेशनसाठी अनुकूल, सायकल वेळ 15-20 सेकंद;

3. उच्च सामग्री वापर: ऑप्टिमाइझ केलेले लेआउट, वापर दर ≥85%;

4. चांगली सुसंगतता: मुद्रांकित भागांमध्ये स्थिर गुणवत्ता आणि मजबूत अदलाबदल क्षमता आहे;

5. मजबूत अनुकूलता: बदलण्यायोग्य घटक विविध वाहन मॉडेल्सशी जुळवून घेऊ शकतात, खर्च कमी करतात.

उत्पादन प्रक्रिया परिचय

1. उत्पादन विश्लेषण आणि प्रक्रिया डिझाइन: ऑटोमोटिव्ह राईट साइड पॅनेल स्टॅम्पिंग डाय हे स्टॅम्पिंग फॉर्मेबिलिटीचे विश्लेषण करण्यासाठी, प्रक्रिया ऑप्टिमाइझ करण्यासाठी आणि इष्टतम स्टॅम्पिंग सोल्यूशन निर्धारित करण्यासाठी CAE सॉफ्टवेअर वापरते.

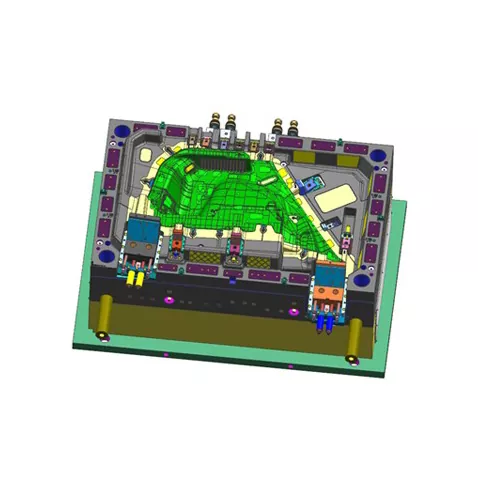

2. मोल्ड डिझाइन: मार्गदर्शक आणि कूलिंग यांसारख्या मुख्य यंत्रणा सुधारण्यासाठी UG आणि CATIA वापरून पूर्ण 3D डिझाइन.

3. मटेरियल सिलेक्शन: मोल्ड बेसमध्ये 45 स्टीलचा वापर होतो, आणि कार्यरत भागांमध्ये Cr12MoV सारख्या टूल स्टील्सचा वापर केला जातो, ज्यामध्ये जास्त पोशाख क्षेत्र मजबूत होते.

4. प्रिसिजन मशीनिंग प्रक्रिया: रफ मशीनिंग, फिनिश मशीनिंग (CNC, वायर कटिंग), आणि पृष्ठभाग उपचार (क्वेंचिंग, पॉलिशिंग, नायट्राइडिंग) मोल्डची अचूकता आणि पोशाख प्रतिकार सुनिश्चित करतात.

5. असेंबली आणि डीबगिंग अचूक असेंब्लीनंतर, मशीनवर डायची चाचणी केली जाते, पॅरामीटर्स समायोजित केले जातात आणि बॅच चाचणी उत्पादन डायच्या स्थिरतेची पडताळणी करते.

SIKAIDA ऑटोमोटिव्ह राईट साइड पॅनल स्टॅम्पिंग डाय हे ऑटोमोटिव्ह उत्पादनातील उपकरणांचा एक प्रमुख भाग आहे. त्याचे विकास चक्र 8-15 महिने आहे, आणि त्याची किंमत जास्त आहे, ज्यामुळे ते कंपनीच्या सामर्थ्याचे प्रमुख सूचक बनते. चीनमधील आमच्या कारखान्यात पूर्ण उत्पादन क्षमता आहे आणि परस्पर फायद्यासाठी जागतिक ग्राहकांना उच्च-गुणवत्तेचे डाई सोल्यूशन्स प्रदान करून नवनवीन शोध सुरू ठेवेल.

वारंवार विचारले जाणारे प्रश्न

Q1: ऑटोमोटिव्ह राईट साइड पॅनल स्टॅम्पिंग डायसाठी सामान्यत: कोणती सामग्री वापरली जाते?

A1: डाय बेस सामान्यतः मानक कार्बन स्ट्रक्चरल स्टील (जसे की 45 स्टील) वापरतो, तर कार्यरत भाग उच्च-कार्बन, उच्च-क्रोमियम टूल स्टील (जसे की Cr12MoV, DC53) वापरतात. जास्त पोशाख असलेले क्षेत्र सिमेंटयुक्त कार्बाइड वापरू शकतात किंवा पृष्ठभाग मजबूत करणारे उपचार घेऊ शकतात.

Q2: ऑटोमोटिव्ह उजव्या बाजूच्या पॅनल स्टॅम्पिंग डायसाठी उत्पादन चक्र किती काळ आहे?

A2: ऑटोमोटिव्ह उजव्या बाजूचे पॅनेल स्टॅम्पिंग डाय हे तंत्रज्ञान, अनुभव आणि कारागिरीचा कळस आहे. त्याचे विकास चक्र लांब असते (सामान्यतः 8-15 महिने), आणि त्याची किंमत जास्त असते (लाखो ते लाखो RMB पर्यंत पोहोचते), ज्यामुळे ते कंपनीच्या सर्वसमावेशक सामर्थ्याचे प्रमुख सूचक बनते. ऑटोमोटिव्ह उद्योग नवीन ऊर्जा, बुद्धिमत्ता आणि लाइटवेटिंगच्या दिशेने विकसित होत असताना, त्याच्या मोल्डसाठी तांत्रिक आवश्यकता वाढतच जाईल.
