ऑटोमोटिव्ह फ्रंट सस्पेंशन असेंब्ली स्टॅम्पिंगचा मृत्यू झाला

SIKAIDA ऑटोमोटिव्ह फ्रंट सस्पेंशन असेंब्ली स्टॅम्पिंग डाय हे विशेषत: सस्पेन्शन स्ट्रक्चरल घटकांचे मोठ्या प्रमाणावर उत्पादन आणि उच्च-सुस्पष्टता उत्पादन, आयामी अचूकता, कडकपणा, थकवा जीवन आणि टक्कर सुरक्षिततेसाठी आवश्यकता पूर्ण करण्यासाठी डिझाइन केलेले आहे. ते प्रवासी कार, व्यावसायिक वाहने आणि इलेक्ट्रिक वाहनांसह विविध वाहन प्रकारांमध्ये मोठ्या प्रमाणावर वापरले जातात.

मुख्य तंत्रज्ञान वैशिष्ट्ये:

1. जटिल अवकाशीय संरचना तयार करणे

त्रिमितीय सामग्रीच्या प्रवाहाचे अचूक नियंत्रण आणि निलंबन घटकांमधील स्ट्रेचिंग, मुख्य मितीय अचूकता ±0.05 मिमी आणि अवकाशीय स्थिती अचूकता ±0.1 मिमी. मल्टी-पास प्रोग्रेसिव्ह फॉर्मिंग तंत्रज्ञानाचा वापर करून, सामग्री पातळ करणे आणि ताण एकाग्रता टाळली जाते.

2. उच्च-शक्तीचे लोड-बेअरिंग डिझाइन

उच्च-शक्तीचे पोलाद आणि हलके मिश्र धातु, उच्च-तणाव क्षेत्र आणि गंभीर संरचनांची उच्च-परिशुद्धता, सरळपणा ≤0.08mm/m आणि समांतरता ≤0.12mm सह सुसंगत. व्यावसायिक तंत्रज्ञान स्थिर सामग्री कार्यप्रदर्शन सुनिश्चित करते.

3. अचूक भोक मशीनिंग तंत्रज्ञान

एकाच स्टॅम्पिंग ऑपरेशनमध्ये उच्च-परिशुद्धता छिद्र पूर्ण करून, एकाधिक प्रक्रिया एकत्रित करते. भोक अचूकता ±0.03 मिमी आणि भोक व्यासाचा दंडगोलाकारपणा ≤0.05 मिमी, छिद्र गुणवत्ता सुनिश्चित करण्यासाठी उच्च-परिशुद्धता मार्गदर्शक प्रणालीवर अवलंबून आहे.

4. बहु-घटक वेल्डिंग एकत्रीकरण

ऑटोमोटिव्ह फ्रंट सस्पेंशन असेंबली स्टॅम्पिंगचे मॉड्यूलर डिझाइन आरक्षित वेल्डिंग संरचना, सामग्रीचा वापर ≥85%, बहु-वाहन उत्पादनासाठी जलद मोल्ड बदल अनुकूलता आणि वेल्डिंग विकृती नियंत्रणाद्वारे सुधारित असेंबली अचूकता आणि संरचनात्मक सामर्थ्य यासह मरते.

5. डायनॅमिक परफॉर्मन्स आणि सेफ्टी ऑप्टिमायझेशन

उच्च-सुस्पष्टता मार्गदर्शन आणि रीअल-टाइम मॉनिटरिंगद्वारे, पृष्ठभागाच्या अचूकतेसह ±0.02mm, ऑप्टिमाइझ केलेले ताण वितरण थकवा आयुष्य वाढवते आणि वर्धित ऊर्जा शोषण डिझाइन टक्कर सुरक्षितता सुधारते.

6. बुद्धिमान प्रक्रिया नियंत्रण

पॅरामीटर्स ऑप्टिमाइझ करण्यासाठी CAE सॉफ्टवेअरचा वापर करून, मोठ्या प्रमाणात उत्पादनामध्ये सातत्यपूर्ण गुणवत्ता सुनिश्चित करून, निर्मिती प्रक्रियेचे वास्तविक-वेळेचे निरीक्षण करण्यासाठी तीन-लूप नियंत्रण प्रणाली आणि बुद्धिमान मॉनिटरिंग डिव्हाइसेसचा वापर केला जातो.

अर्ज क्षेत्रे

प्रवासी कार, व्यावसायिक वाहने, एसयूव्ही, इलेक्ट्रिक वाहने, उच्च-कार्यक्षमता रेसिंग कार, ट्रक आणि बसेसच्या फ्रंट सस्पेंशन सिस्टममध्ये मोठ्या प्रमाणावर वापरले जाते, विविध वाहन मॉडेल्सच्या विशिष्ट गरजा पूर्ण करतात.

उत्पादन प्रक्रिया

1. उत्पादन डिझाइन आणि सिम्युलेशन

CAE सिम्युलेशन तंत्रज्ञानाचा वापर करून, मोल्ड डिझाइनसाठी डेटा समर्थन प्रदान करण्यासाठी फॉर्मेबिलिटी विश्लेषण, स्प्रिंगबॅक गणना आणि डायनॅमिक ऑप्टिमायझेशन आयोजित केले जाते.

2. मोल्ड स्ट्रक्चर डिझाइन

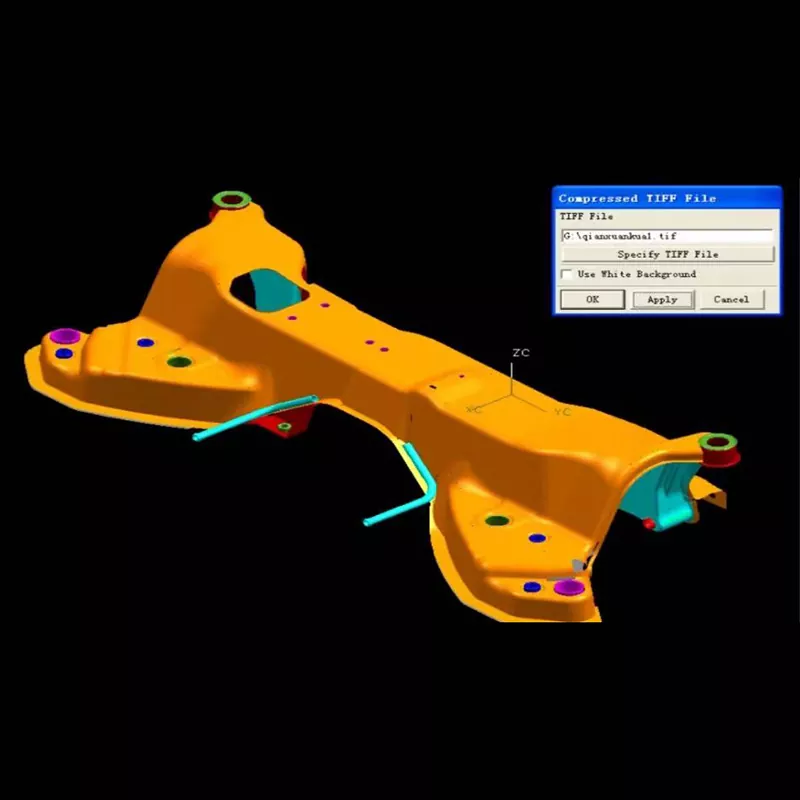

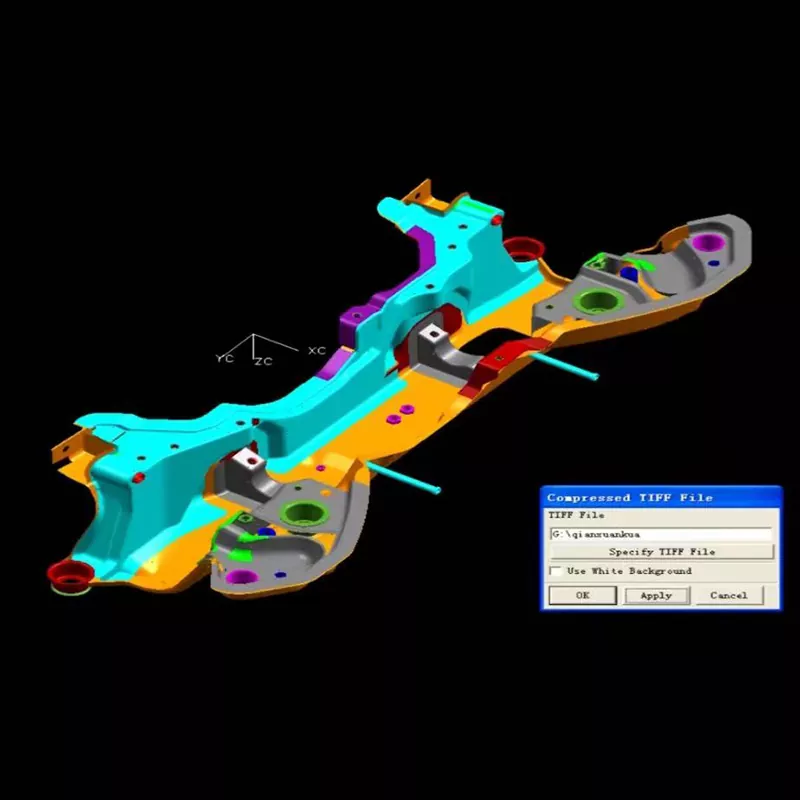

पूर्ण 3D डिझाइनसाठी व्यावसायिक सॉफ्टवेअरद्वारे, स्वयंचलित उत्पादन लाइनशी जुळवून घेण्यासाठी, मोल्ड डीबगिंग आणि देखभाल सुलभ करण्यासाठी मॉड्यूलर संकल्पना स्वीकारली जाते.

3. साहित्य निवड

कार्यरत भाग उच्च-कडकपणा मोल्ड स्टील आणि विशेष मिश्र धातु बनलेले आहेत; मोल्ड फ्रेम आणि मानक भाग योग्य स्टीलचे बनलेले आहेत; आणि पोकळीच्या पृष्ठभागावर घर्षण आणि चिकटपणा कमी करण्यासाठी विशेष उपचार केले जातात.

4. अचूक मशीनिंग प्रक्रिया

ऑटोमोटिव्ह फ्रंट सस्पेंशन असेंब्ली स्टॅम्पिंगचा मृत्यू रफिंग, फिनिशिंग आणि पृष्ठभागावरील उपचारांतून होतो. विशेष उपकरणे Ra0.2-0.4μm पृष्ठभागाची उग्रता प्राप्त करून मशीनिंग अचूकता सुनिश्चित करतात. प्रमुख क्षेत्रे मजबूत केली जातात.

5. असेंब्ली आणि डीबगिंग

अचूक असेंब्लीनंतर, भाग दबाव चाचणी आणि डीबगिंगमधून जातात. स्थिर उत्पादन आणि उत्पादनाची विश्वासार्हता सुनिश्चित करण्यासाठी प्रथम-तुकडा तपासणी आणि बॅच चाचणी उत्पादन पॅरामीटर्स ऑप्टिमाइझ करतात.

विकास ट्रेंड

हा उद्योग पाच प्रमुख दिशानिर्देशांकडे विकसित होत आहे: हलके आणि उच्च-शक्तीचे एकत्रीकरण, अचूक आणि डायनॅमिक ऑप्टिमायझेशन, जलद मोल्ड बदल आणि लवचिक उत्पादन, डिजिटल व्हर्च्युअल डीबगिंग आणि ग्रीन शाश्वत उत्पादन, ऑटोमोटिव्ह उद्योगातील विद्युतीकरण आणि बुद्धिमत्ता ट्रेंडशी जुळवून घेणे.

वारंवार विचारले जाणारे प्रश्न

Q1: ऑटोमोटिव्ह फ्रंट सस्पेंशन असेंब्ली स्टॅम्पिंग डायजमध्ये सामान्यत: कोणती सामग्री वापरली जाते?

A1: कार्यरत भाग मुख्यत्वे SKD11, Cr12MoV आणि DC53 सारख्या उच्च-कडकपणाच्या मोल्ड स्टील्सचा वापर करतात. सखोल रेखाचित्र तयार करणारे भाग आणि उच्च-ताण भार-असर क्षेत्रासाठी, पावडर मेटलर्जी हाय-स्पीड स्टील किंवा सिमेंट कार्बाइड वापरला जातो. मोल्ड बेस स्ट्रक्चरल स्टीलचा वापर करते जसे की 45 स्टील आणि Q235 स्टील, तर मानक भाग जसे की मार्गदर्शक खांब आणि मार्गदर्शक बुशिंग्स बेअरिंग स्टील GCr15 वापरतात. अत्यंत मागणी असलेल्या अवकाशीय वक्र पृष्ठभागाच्या निर्मितीसाठी, मोल्डचा पोशाख प्रतिरोध आणि सेवा आयुष्य सुनिश्चित करण्यासाठी कधीकधी सिरॅमिक किंवा डायमंड कोटिंग सामग्री वापरली जाते.

Q2: ऑटोमोटिव्ह फ्रंट सस्पेंशन असेंबली स्टॅम्पिंग डायजसाठी उत्पादन चक्र किती काळ आहे?

A2: फ्रंट सस्पेंशन असेंब्लीची जटिलता आणि अचूक आवश्यकता यावर अवलंबून, उत्पादन चक्र सामान्यतः 18-26 आठवडे असते. स्टँडर्ड फ्रंट सस्पेन्शन असेंबली मोल्ड्सना अंदाजे 18 आठवडे लागतात, कॉम्प्लेक्स स्पेशियल स्ट्रक्चर मोल्ड्सना 22 आठवडे लागतात आणि अल्ट्रा-लार्ज किंवा लाइटवेट फ्रंट सस्पेंशन असेंबली मोल्ड्सना 26 आठवड्यांपेक्षा जास्त वेळ लागू शकतो. विशिष्ट चक्र समोरच्या निलंबनाच्या संरचनेची जटिलता, अवकाशीय स्वरूपाची अडचण आणि गतिमान कार्यक्षमतेच्या आवश्यकतांवर अवलंबून असते.

Q3: मोल्डचे सेवा जीवन काय आहे?

A3: सामान्य वापर आणि देखरेखीच्या परिस्थितीत, फ्रंट सस्पेंशन असेंबली स्टॅम्पिंगचे आयुष्य 250,000 पेक्षा जास्त चक्रांपर्यंत पोहोचू शकते. उच्च-गुणवत्तेची सामग्री निवड, योग्य उष्णता उपचार आणि अचूक मशीनिंगद्वारे, काही मृतांचे आयुष्य 450,000 चक्रांपर्यंत पोहोचू शकते. उत्पादनाची गुणवत्ता आणि स्थिरता सुनिश्चित करण्यासाठी खोलवर काढलेले भाग, उच्च-ताण वाहणारे पृष्ठभाग आणि अचूक छिद्रे यासारख्या उच्च परिधान क्षेत्रांना नियमित देखभाल आणि बदलण्याची आवश्यकता असते.

Q4: फ्रंट सस्पेंशन असेंब्लीची अचूकता आणि डायनॅमिक कामगिरी कशी सुनिश्चित करावी?

A4: CAE विश्लेषणाद्वारे फॉर्मिंग प्रोसेस पॅरामीटर्स ऑप्टिमाइझ करून, उच्च-अचूक मार्गदर्शक प्रणालीचा अवलंब करून, मटेरियल स्प्रिंगबॅक आणि जाडीचे वितरण नियंत्रित करून आणि नियमितपणे मोल्डची अचूकता तपासणे आणि राखणे, फ्रंट सस्पेंशन असेंब्लीची मितीय अचूकता ±0.05mm च्या आत नियंत्रित केली जाऊ शकते, आणि mating 2mm 0±0mm वर पोहोचू शकते. त्याच वेळी, वाजवी स्ट्रक्चरल डिझाइन आणि उष्णता उपचार प्रक्रिया हे सुनिश्चित करतात की फ्रंट सस्पेंशन असेंबलीमध्ये पुरेसे स्ट्रक्चरल सामर्थ्य आणि डायनॅमिक कार्यक्षमता आहे.

Q5: ऑटोमोटिव्ह फ्रंट सस्पेंशन असेंबली स्टॅम्पिंग डायजच्या निर्मिती प्रक्रियेतील मुख्य नियंत्रण बिंदू कोणते आहेत?

A5: फ्रंट सस्पेन्शन असेंबली मोल्ड्सच्या निर्मितीमधील प्रमुख नियंत्रण बिंदूंमध्ये हे समाविष्ट आहे: ① भौमितिक अचूकता सुनिश्चित करण्यासाठी जटिल अवकाशीय पृष्ठभागांची अचूक मशीनिंग; ② स्थिती आणि सामर्थ्य सुनिश्चित करण्यासाठी उच्च-शक्तीच्या बेअरिंग संरचनांची गुणवत्ता तयार करणे; ③ असेंबली गुणवत्ता सुनिश्चित करण्यासाठी अचूक छिद्रांची मशीनिंग अचूकता; ④ बहु-घटक वेल्डेड इंटिग्रेटेड स्ट्रक्चर्सची ताकद; ⑤ कडकपणा आणि कडकपणा सुनिश्चित करण्यासाठी उष्णता उपचार प्रक्रिया. प्रत्येक नियंत्रण बिंदूसाठी कठोर गुणवत्ता तपासणी आणि प्रक्रिया नियंत्रण आवश्यक आहे, विशेषत: जटिल अवकाशीय संरचना तयार करण्यासाठी आणि उच्च-शक्तीच्या लोड-असर क्षेत्रांच्या अचूक नियंत्रणासाठी.
