ऑटोमोटिव्ह इंजिन कंपार्टमेंट असेंबली स्टॅम्पिंग मरते

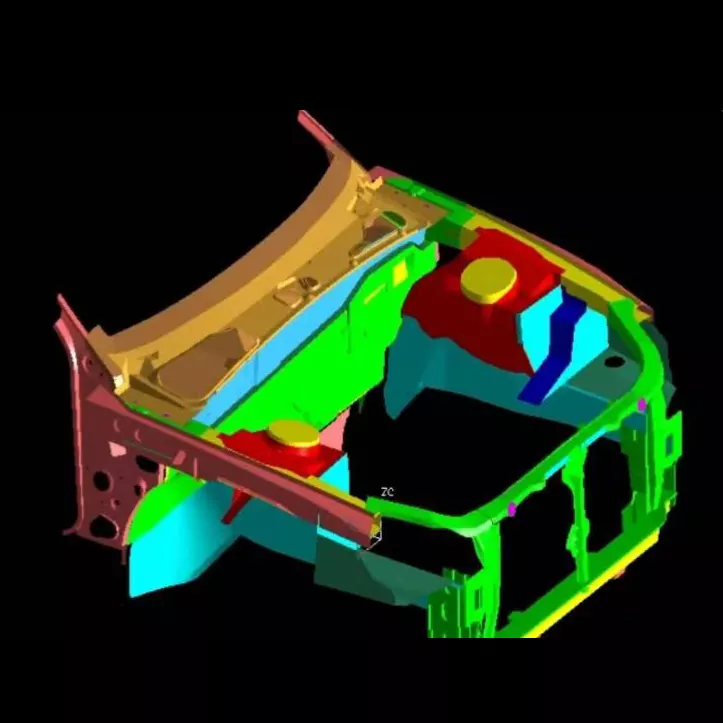

ऑटोमोटिव्ह इंजिन कंपार्टमेंट असेंब्ली हा ऑटोमोटिव्ह पॉवरट्रेनचा कोर लोड-बेअरिंग घटक आहे आणि त्याच्या स्टॅम्पिंग डायजची मॅन्युफॅक्चरिंग लेव्हल ऑटोमोटिव्ह स्टॅम्पिंग डाय तंत्रज्ञानाची सर्वोच्च पातळी दर्शवते. SIKAIDA ऑटोमोटिव्ह इंजिन कंपार्टमेंट असेंब्ली स्टॅम्पिंग डाय हे सिंगल डाय नसून इंजिन कंपार्टमेंटच्या मुख्य फ्रेम आणि बॉडी पॅनल्समध्ये शीट मेटल स्टॅम्प करण्यासाठी वापरण्यात येणारी संपूर्ण डाय सिस्टम आहे. हे घटक नंतर वेल्डिंग किंवा बोल्टिंगद्वारे संपूर्ण इंजिनच्या डब्यात एकत्र केले जातात.

मुख्य उत्पादन वैशिष्ट्ये

1. मोठा आकार आणि जटिल संरचना

ऑटोमोटिव्ह इंजिन कंपार्टमेंट असेंब्ली स्टॅम्पिंग डायज आकाराने मोठे असतात (सामान्यत: 1.2 मीटरपेक्षा लांब आणि 0.8 मीटरपेक्षा जास्त रुंद), जटिल पोकळी संरचना. त्यांना माउंटिंग होल तयार करणे, रिफोर्सिंग रिब्स आणि दुमडलेल्या कडा, खोल रेखाचित्र, फॉर्मिंग, ट्रिमिंग आणि पंचिंगसह अनेक वर्कस्टेशन्स एकत्रित करणे आवश्यक आहे.

2. अति-उच्च अचूकता आणि उच्च सामर्थ्य

मोटारगाड्यांमधील गंभीर सुरक्षितता लोड-बेअरिंग घटक म्हणून, स्टँप केलेल्या भागांची मितीय अचूकता ±0.05 मिमीच्या आत नियंत्रित केली जाते, ज्यामध्ये क्रॅक किंवा सुरकुत्या यांसारख्या पृष्ठभागावरील दोष नसतात. उच्च-गुणवत्तेचे डाय स्टील आणि अचूक उष्णता उपचार प्रक्रिया उच्च सामर्थ्य, उच्च कडकपणा आणि उच्च पोशाख प्रतिकार सुनिश्चित करतात.

3. मल्टी-प्रोसेस इंटिग्रेशन

डीप ड्रॉइंग, ट्रिमिंग, पंचिंग, फ्लँगिंग आणि शेपिंग, प्रगतीशील किंवा सतत डाय स्ट्रक्चर्स वापरणे, स्वयंचलित मोठ्या प्रमाणात उत्पादनास समर्थन देणे यासारख्या अनेक प्रक्रिया एकत्र करणे.

4. अचूक मार्गदर्शक आणि अनलोडिंग प्रणाली

प्रिसिजन गाईडिंग, अनलोडिंग आणि इजेक्शन मेकॅनिझम क्लिष्ट अंडरकट्स आणि स्टॅम्प केलेल्या भागांमध्ये नकारात्मक कोनांसाठी डिझाइन केल्या आहेत, एकसमान सामग्रीचा प्रवाह सुनिश्चित करतात आणि तयार होणारे दोष कमी करतात.

5. तापमान आणि स्नेहन नियंत्रण

काही मॉडेल्समध्ये घर्षण कमी करण्यासाठी, डाय लाइफ वाढवण्यासाठी आणि उच्च दर्जाच्या सामग्रीची स्टॅम्पिंग गुणवत्ता सुनिश्चित करण्यासाठी हीटिंग/कूलिंग तापमान नियंत्रण प्रणाली आणि उच्च-कार्यक्षमतेची स्नेहन प्रणाली असते.

अर्ज क्षेत्रे

1. प्रवासी वाहन निर्मिती

फ्रंट बल्कहेड्स, फेंडर्स, फायरवॉल आणि इंजिन हूड आतील आणि बाहेरील पॅनेल यांसारखे मुख्य शरीर संरचनात्मक घटक तयार करते, जे संरचनात्मक समर्थन आणि संरक्षण प्रदान करते.

2. नवीन ऊर्जा वाहने

ऑटोमोटिव्ह इंजिन कंपार्टमेंट असेंब्ली स्टॅम्पिंग डायज नवीन ऊर्जा वाहन इंजिन कंपार्टमेंटच्या लेआउट समायोजन आवश्यकतांशी जुळवून घेतात, ॲल्युमिनियम मिश्र धातु आणि उच्च-शक्तीचे स्टील सारख्या हलक्या वजनाच्या सामग्रीसाठी ऑप्टिमाइझ केले जातात, उच्च सुस्पष्टता आवश्यकता पूर्ण करतात.

3. व्यावसायिक वाहन निर्मिती

ट्रक आणि बस यांसारख्या व्यावसायिक वाहनांच्या मोठ्या आणि अधिक जटिल इंजिन कंपार्टमेंट आवश्यकतांशी जुळवून घेतलेले, अल्ट्रा-लार्ज शीट मेटलचे हेवी-ड्युटी हाताळण्यास सक्षम.

उत्पादन प्रक्रिया

1. उत्पादन विश्लेषण आणि प्रक्रिया डिझाइन

CAE सॉफ्टवेअर वापरते जसे की ऑटोफॉर्म आणि डायनाफॉर्म स्टॅम्पिंग फॉर्मेबिलिटी विश्लेषण, क्रॅक आणि सुरकुत्या यांसारख्या समस्यांचा अंदाज आणि निराकरण करण्यासाठी आणि प्रक्रिया पॅरामीटर्स ऑप्टिमाइझ करण्यासाठी.

2. मोल्ड डिझाइन

ऑटोमोटिव्ह इंजिन कंपार्टमेंट असेंबली स्टॅम्पिंग डायज हे UG, CATIA आणि AutoCAD सारख्या सॉफ्टवेअरचा वापर करून पूर्ण 3D मध्ये डिझाइन केले आहे, प्रत्येक घटकाला सामर्थ्य, कडकपणा, आयुर्मान आणि उत्पादन कार्यक्षमता संतुलित करण्यासाठी परिष्कृत केले आहे.

3. साहित्य निवड

- बेस मटेरियल: 45#, 50# कार्बन स्ट्रक्चरल स्टील

- कार्यरत भाग: Cr12MoV, Cr12, आणि इतर टूल स्टील्स; मोठ्या प्रमाणात उत्पादनासाठी, स्टील-बॉन्डेड सिमेंट कार्बाइड किंवा पावडर धातुकर्म साहित्य वापरले जाऊ शकते.

4. अचूक मशीनिंग

- रफ मशिनिंग: मोठ्या गॅन्ट्री मिलिंग मशीन किंवा मशीनिंग सेंटरचा वापर करून अतिरिक्त सामग्री काढून टाकणे.

- फिनिश मशीनिंग: उच्च-परिशुद्धता CNC मशीनिंग केंद्र, स्लो वायर EDM.

- विशेष मशीनिंग: जटिल पृष्ठभागांचे इलेक्ट्रिकल डिस्चार्ज मशीनिंग, Ra≤0.4μm पर्यंत पॉलिशिंग.

- उष्मा उपचार: कडकपणा आणि पोशाख प्रतिरोधकता सुधारण्यासाठी क्वेंचिंग, टेम्परिंग, नायट्राइडिंग इ.

5. असेंब्ली आणि T0 ट्रायल मोल्ड

असेंब्लीनंतर, स्टॅम्प केलेला भाग मानके पूर्ण करेपर्यंत ट्रायल मोल्डिंगसाठी स्टॅम्पिंग उपकरणांवर साचा स्थापित केला जातो, दाब आणि स्ट्रोक सारख्या पॅरामीटर्स समायोजित करणे.

विकास ट्रेंड

1. अल्ट्रा-लार्ज इंटिग्रेटेड मोल्डिंग: 2000 टन आणि त्याहून अधिक स्टॅम्पिंग उपकरणांसाठी अनुकूल, भागांची संख्या आणि वेल्डिंग प्रक्रिया कमी करते.

2. हलक्या वजनाची सामग्री तयार करणे: ॲल्युमिनियम मिश्र धातु आणि उच्च-शक्तीचे स्टील यासारख्या सामग्रीसाठी ऑप्टिमाइझ केलेले, स्प्रिंगबॅक समस्या सुधारते.

3. इंटेलिजेंट मॅन्युफॅक्चरिंग आणि डिजिटलायझेशन: विकास चक्र कमी करण्यासाठी CAE विश्लेषण, 3D प्रिंटिंग, डिजिटल जुळे आणि इतर तंत्रज्ञान एकत्रित करणे.

4. मल्टी-स्टेशन स्वयंचलित उत्पादन: शीट मेटल इनपुटपासून तयार उत्पादन उत्पादनापर्यंत पूर्ण ऑटोमेशन प्राप्त करणे, कार्यक्षमता आणि सातत्य सुधारणे.

वारंवार विचारले जाणारे प्रश्न

Q1: ऑटोमोटिव्ह इंजिन कंपार्टमेंट असेंबली स्टॅम्पिंग डायजमध्ये कोणते साहित्य वापरले जाते?

A1: डाय बेस सामान्यत: उच्च-गुणवत्तेचे कार्बन स्ट्रक्चरल स्टील वापरतो (जसे की 45#, 50#), तर कार्यरत भाग उच्च-कार्बन उच्च-क्रोमियम टूल स्टील (जसे की Cr12MoV, Cr12), हाय-स्पीड स्टील (जसे की W6Mo5Cr4V2), किंवा सिमेंट कार्बाइड वापरतात. मोठ्या प्रमाणावर उत्पादनासाठी, स्टील-बॉन्डेड सिमेंटेड कार्बाइड किंवा पावडर मेटलर्जी सामग्रीचा वापर केला जाऊ शकतो जेणेकरून डायमध्ये उच्च ताकद, उच्च कडकपणा आणि उच्च पोशाख प्रतिरोधकता आहे.

Q2: ऑटोमोटिव्ह इंजिन कंपार्टमेंट असेंबली स्टॅम्पिंग डायजसाठी उत्पादन चक्र किती काळ आहे?

A2: ऑटोमोटिव्ह इंजिन कंपार्टमेंट असेंब्लीसाठी स्टॅम्पिंग डायज हे तंत्रज्ञान, अनुभव आणि कारागिरीचा कळस आहे. त्यांचे विकास चक्र लांब असते (सामान्यत: 8-15 महिने) आणि खर्चिक (लक्षावधी ते लाखो RMB पर्यंत पोहोचते), ते डाय-मेकिंग कंपनीच्या एकूण सामर्थ्याचे प्रमुख सूचक बनवते. जटिलता जितकी जास्त तितकी सायकल जास्त. इंटेलिजेंट मॅन्युफॅक्चरिंग आणि डिजिटल तंत्रज्ञानाच्या वापरामुळे, विकास चक्र हळूहळू कमी होत आहे.
