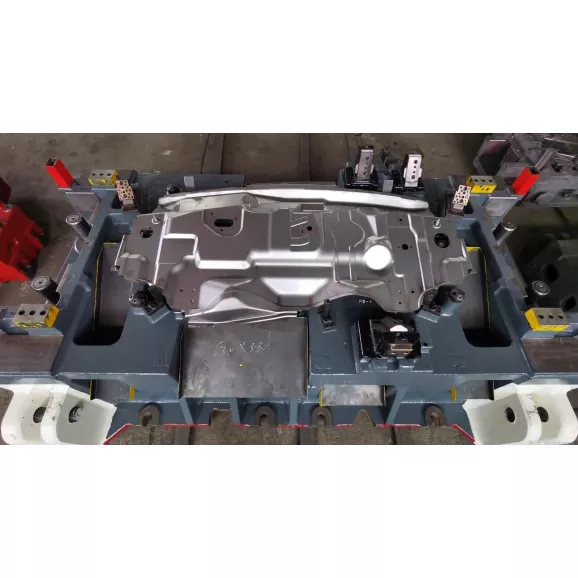

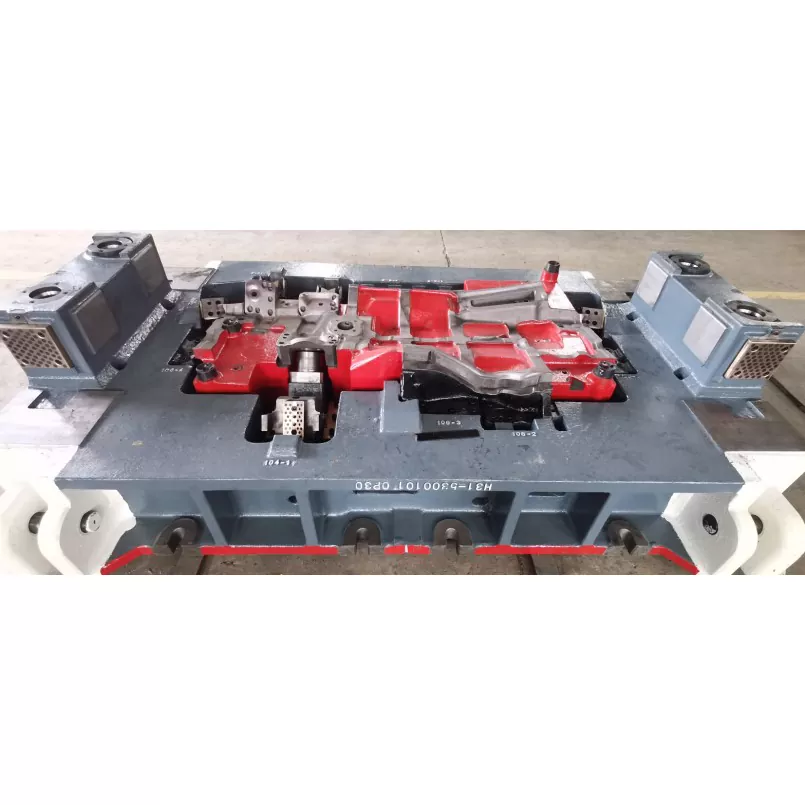

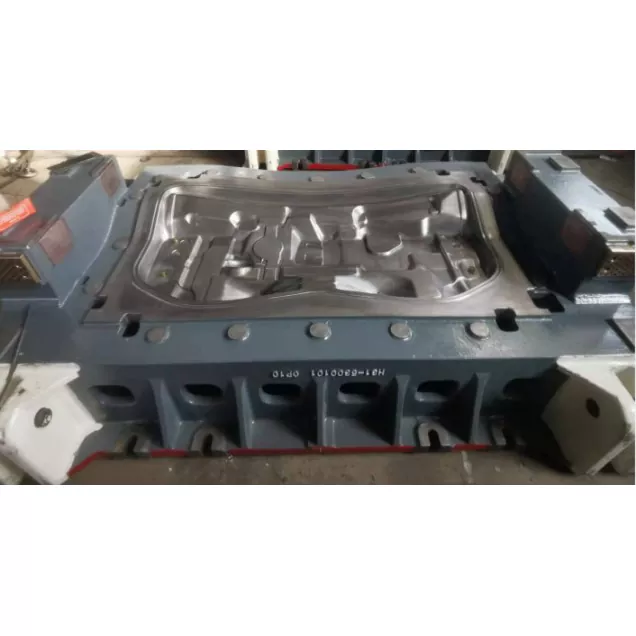

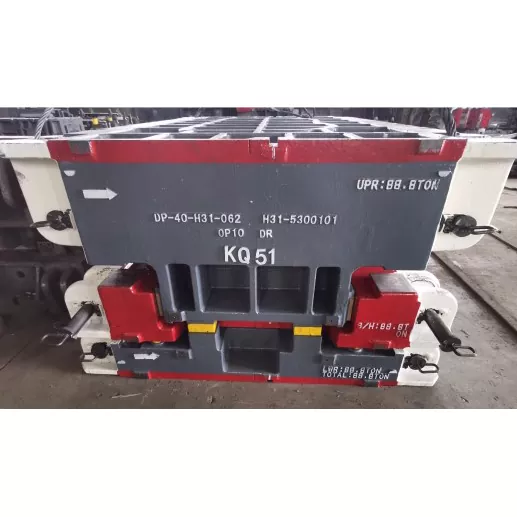

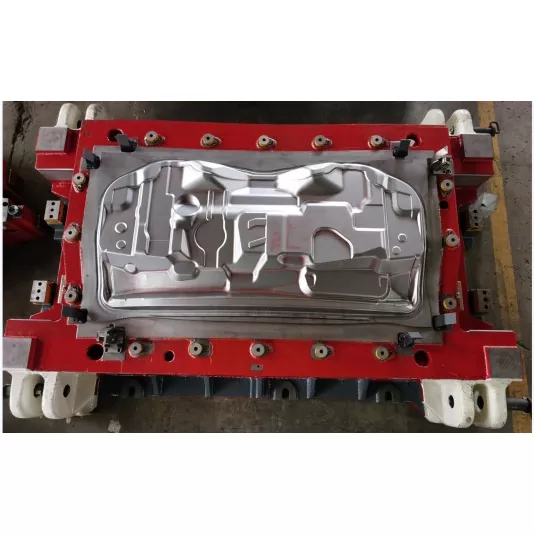

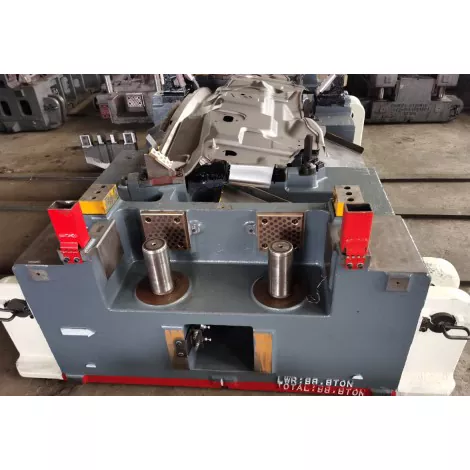

ऑटोमोटिव्ह फ्रंट पॅनेल असेंब्ली स्टॅम्पिंग मरते

SIKAIDA ऑटोमोटिव्ह फ्रंट पॅनेल असेंब्ली स्टॅम्पिंग डायज स्वतंत्रपणे विकसित उच्च-अंत अचूक उपकरणे आहेत, जे फ्रंट पॅनेल असेंब्लीच्या मोठ्या प्रमाणात उत्पादनासाठी उपयुक्त आहेत. फ्रंट पॅनल असेंबली (मोठ्या बॉडी पॅनेल्स) ची जटिल रचना आणि उच्च आवश्यकता संबोधित करून, डाय मुख्य उत्पादन आव्हाने सोडवण्यासाठी प्रगत तंत्रज्ञान समाकलित करते. फॅक्टरी व्यावसायिक उपकरणांनी सुसज्ज आहे आणि डाय क्वालिटी मानके पूर्ण करते याची खात्री करण्यासाठी एक समर्पित टीम आहे.

उत्पादन तपशील

1. मोठ्या शरीराच्या पॅनेलची रचना

सामग्रीचा प्रवाह आणि स्ट्रेचिंगचे अचूक नियंत्रण, ±0.1 मिमीच्या आत मुख्य मितीय अचूकता, सपाटपणा त्रुटी ≤0.15 मिमी/मी; खोल रेखांकन क्षेत्रे भौतिक दोष टाळण्यासाठी आणि उत्पन्न सुधारण्यासाठी मल्टी-पास प्रोग्रेसिव्ह फॉर्मिंग वापरतात.

2. जटिल वक्र पृष्ठभाग तयार करण्याचे तंत्रज्ञान

ऑटोमोटिव्ह फ्रंट पॅनल असेंबली स्टॅम्पिंग डायज हायपरबोलॉइड फॉर्मिंग आणि ॲडजस्टेबल प्रोफाइल स्ट्रक्चर वापरते. CAE विश्लेषण आणि प्रक्रिया ऑप्टिमायझेशनसह एकत्रितपणे, ते सुरकुत्या आणि क्रॅकिंग, ±0.05 मिमीच्या आत पृष्ठभागाची अचूकता प्राप्त करणे, लगतच्या घटकांसह सुसंगतता सुनिश्चित करणे यासारख्या समस्यांचे निराकरण करते.

3. इंटिग्रेटेड रीइन्फोर्सिंग बीम डिझाइन

फ्रंट पॅनल आणि रीइन्फोर्सिंग बीम स्प्लिट-कॅव्हिटी तंत्रज्ञान वापरून एकत्रित केले जातात, उच्च-शक्तीच्या सामग्रीशी जुळवून घेत आणि रीइन्फोर्सिंग बीमची भौमितीय अचूकता (सरळपणा ≤0.1mm/m, समांतरता ≤0.15mm) सुनिश्चित करतात.

4. मल्टी-कॉम्पोनंट इंटिग्रेटेड फॉर्मिंग

एकाधिक प्रक्रिया एकत्रित केल्या जातात, एकाच स्टॅम्पिंग ऑपरेशनमध्ये बहु-घटक तयार करणे पूर्ण करते; मॉड्युलर डिझाइन आणि द्रुत साचा बदल मल्टी-स्पेसिफिकेशन उत्पादनाशी जुळवून घेतात, मटेरियल युटिलायझेशन रेट ≥80% साध्य करतात आणि उत्पादन कार्यक्षमता सुधारतात.

5. उच्च अचूकता आणि सुरक्षितता कार्यप्रदर्शन

उच्च-सुस्पष्टता मार्गदर्शन आणि दाब फीडबॅक नियंत्रण ±0.05 मिमीच्या आत गंभीर छिद्र अचूकता सुनिश्चित करते; ऑप्टिमाइझ केलेले स्ट्रक्चरल डिझाइन टक्कर दरम्यान डिझाइन केलेले विकृतीकरण सुनिश्चित करते, रहिवाशांच्या सुरक्षिततेची हमी देते.

6. बुद्धिमान प्रक्रिया नियंत्रण आणि ऑप्टिमायझेशन

ऑटोमोटिव्ह फ्रंट पॅनल असेंब्ली स्टॅम्पिंग डायज ऑप्टिमाइझ केलेल्या डिझाइनसाठी CAE सॉफ्टवेअरचा वापर करते, थ्री-लूप कंट्रोल आणि इंटेलिजेंट मॉनिटरिंग सिस्टीम वापरून रिअल टाइममध्ये तयार होण्याच्या स्थितीचे निरीक्षण करते, स्थिर उत्पादन गुणवत्ता सुनिश्चित करते.

उत्पादन वैशिष्ट्ये आणि अनुप्रयोग

1. प्रवासी वाहने: शरीराची कडकपणा आणि टक्कर सुरक्षितता सुनिश्चित करते, बाह्य सीलिंग आवश्यकता पूर्ण करते;

2. व्यावसायिक वाहने: हेवी-ड्युटी प्रभाव सहन करते, संरचनात्मक विश्वासार्हता आणि टिकाऊपणा सुनिश्चित करते;

3. एसयूव्ही/ऑफ-रोड वाहने: इंजिनच्या मोठ्या कंपार्टमेंटशी जुळवून घेत, समोरचे संरक्षण वाढवते;

4. इलेक्ट्रिक वाहने: बॅटरी पॅक आणि कूलिंग डक्ट यासारख्या विशेष आवश्यकतांशी जुळवून घेतात, तसेच हलक्या वजनाच्या डिझाइनचाही विचार करतात;

5. रेसिंग कार्स/परफॉर्मन्स कार: एरोडायनामिक, हलके आणि उच्च कडकपणाची आवश्यकता पूर्ण करते;

6. ट्रक/बस: मोठ्या वाहनांशी जुळवून घेते, भार सहन करण्याची क्षमता आणि टक्कर सुरक्षितता सुनिश्चित करते.

उत्पादन प्रक्रिया परिचय

1. उत्पादन डिझाइन आणि विश्लेषण

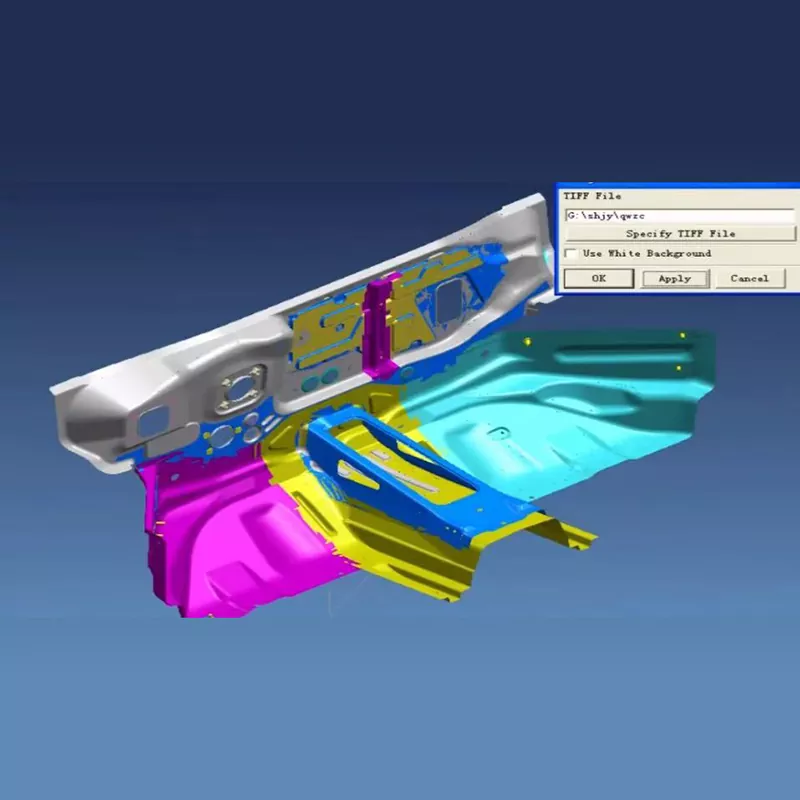

प्रोफेशनल सॉफ्टवेअरचा उपयोग फॉर्मेबिलिटी विश्लेषण आणि प्रक्रिया ऑप्टिमायझेशनसाठी इष्टतम पॅरामीटर्स, संतुलन सुरक्षा आणि असेंबली अचूकता निर्धारित करण्यासाठी केला जातो.

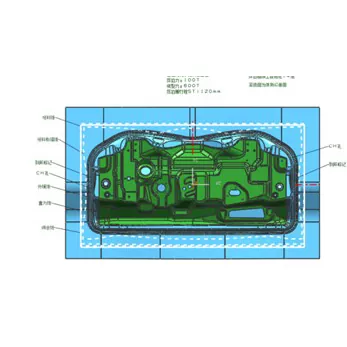

2. मोल्ड स्ट्रक्चर डिझाइन

पूर्ण 3D डिझाइन, मॉड्यूलर रचना, सुलभ देखभाल, स्वयंचलित उत्पादन आणि रोबोटिक ऑपरेशनसाठी अनुकूल.

3. साहित्य निवड आणि तयारी

- कार्यरत भाग: उच्च-कडकपणाचे मोल्ड स्टील निवडले जाते, ज्यामध्ये खोल-रेखांकन भागात विशेष मिश्रधातू वापरला जातो;

- मोल्ड बेस/मानक भाग: ताकद आणि अचूकता सुनिश्चित करण्यासाठी उच्च-गुणवत्तेचे स्टील निवडले आहे;

- पृष्ठभाग उपचार: घर्षण आणि आसंजन कमी करण्यासाठी नायट्राइडिंग, हार्ड क्रोम प्लेटिंग इ.

4. अचूक मशीनिंग प्रक्रिया

रफ मशीनिंग फिनिशिंग मशीनिंग भत्ता करण्यास परवानगी देते. फिनिशिंग उच्च-श्रेणी उपकरणे वापरून केले जाते, पृष्ठभाग मजबूत करण्यासाठी Ra0.2 चा पृष्ठभाग खडबडीतपणा, ±0.01mm ची भोक स्थिती अचूकता आणि पृष्ठभाग मजबूत करण्याच्या उपचारानंतर कठोरता ≥HV950 प्राप्त करते.

5. असेंब्ली आणि डीबगिंग

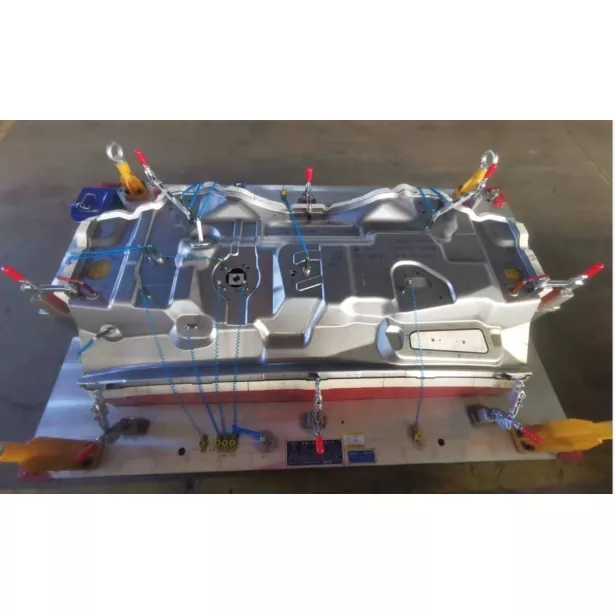

प्रिसिजन असेंब्ली, ऑन-मशीन पॅरामीटर डीबगिंग, फर्स्ट-पीस इन्स्पेक्शन आणि बॅच ट्रायल उत्पादन मोल्ड स्थिरता आणि विश्वासार्हता सुनिश्चित करते.

विकास ट्रेंड

1. हलके आणि उच्च सामर्थ्य: नवीन सामग्रीशी जुळवून घेणे आणि प्रगत प्रक्रिया वापरणे, हलके वजन आणि सुरक्षितता संतुलित करणे;

2. सुस्पष्टता आणि सुरक्षितता ऑप्टिमायझेशन: मायक्रोन-स्तरीय अचूकतेच्या दिशेने विकास करणे, ऑनलाइन शोध आणि टक्कर ऑप्टिमायझेशन मजबूत करणे;

3. लवचिक उत्पादन: रॅपिड मोल्ड चेंजओव्हर (≤15 मिनिटे), बहु-विविधतेसाठी अनुकूल, लहान-बॅच उत्पादन;

4. डिजिटल डीबगिंग: विकास चक्र 30% पेक्षा कमी करण्यासाठी डिजिटल जुळे एकत्र करणे;

5. ग्रीन मॅन्युफॅक्चरिंग: पर्यावरणास अनुकूल आणि ऊर्जा-बचत, नवीन ऊर्जा वाहनांच्या गरजांशी जुळवून घेणे.

वारंवार विचारले जाणारे प्रश्न

Q1: ऑटोमोटिव्ह फ्रंट पॅनल असेंब्ली स्टॅम्पिंग डायजमध्ये सामान्यत: कोणते साहित्य वापरले जाते?

A1: कार्यरत भाग मुख्यत्वे SKD11, Cr12MoV आणि DC53 सारख्या उच्च-कडकपणाच्या मोल्ड स्टील्सचा वापर करतात. सखोल रेखांकनासाठी भाग तयार करण्यासाठी आणि बीम बनवणाऱ्या क्षेत्रांना मजबुत करण्यासाठी, पावडर मेटलर्जी हाय-स्पीड स्टील किंवा सिमेंट कार्बाइड वापरला जातो. मोल्ड फ्रेम स्ट्रक्चरल स्टील्स वापरते जसे की 45 स्टील आणि Q235, आणि मानक भाग जसे की मार्गदर्शक खांब आणि मार्गदर्शक आस्तीन बेअरिंग स्टील GCr15 वापरतात. अत्यंत मागणी असलेल्या वक्र स्वरूपाच्या पृष्ठभागांसाठी, काहीवेळा सिरेमिक किंवा डायमंड कोटिंग सामग्रीचा वापर साचाचा पोशाख प्रतिरोध आणि सेवा जीवन सुनिश्चित करण्यासाठी केला जातो.

Q2: ऑटोमोटिव्ह फ्रंट फॅसिआ असेंब्ली मोल्डसाठी उत्पादन चक्र किती काळ आहे?

A2: फ्रंट फॅसिआ असेंब्लीची जटिलता आणि अचूक आवश्यकता यावर अवलंबून, उत्पादन चक्र सामान्यतः 16-24 आठवडे असते. स्टँडर्ड फ्रंट फॅसिआ असेंब्ली मोल्ड्सना अंदाजे 16 आठवडे लागतात, जटिल वक्र फ्रंट फॅसिआ मोल्ड्सला 20 आठवडे लागतात आणि अति-मोठ्या किंवा हलक्या फ्रंट फॅसिआ असेंबली मोल्ड्सना 24 आठवड्यांपेक्षा जास्त वेळ लागू शकतो. विशिष्ट चक्र समोरच्या फॅसिआ संरचनेची जटिलता, वक्र पृष्ठभाग तयार करण्यात अडचण आणि टक्कर सुरक्षा कार्यप्रदर्शन आवश्यकतांवर अवलंबून असते.

Q3: मोल्ड्सचे सेवा जीवन काय आहे?

A3: सामान्य वापर आणि देखभालीच्या परिस्थितीत, फ्रंट फॅसिआ असेंबली स्टॅम्पिंग मोल्ड्सचे आयुष्य 300,000 पेक्षा जास्त चक्रांपर्यंत पोहोचू शकते. उच्च-गुणवत्तेच्या सामग्रीची निवड, योग्य उष्णता उपचार आणि अचूक मशीनिंगद्वारे, काही साच्यांचे आयुष्य 500,000 चक्रांपर्यंत पोहोचू शकते. उच्च परिधान क्षेत्रे जसे की खोलवर काढलेले क्षेत्र, मजबुतीकरण बीम तयार करणारे पृष्ठभाग आणि वक्र पृष्ठभागांना उत्पादनाची गुणवत्ता आणि स्थिरता सुनिश्चित करण्यासाठी नियमित देखभाल आणि बदलण्याची आवश्यकता असते.

Q4: फ्रंट फॅसिआ असेंब्लीच्या अचूकतेची आणि सुरक्षिततेची हमी कशी दिली जाते?

A4: CAE विश्लेषणाद्वारे फॉर्मिंग प्रक्रिया पॅरामीटर्स ऑप्टिमाइझ करून, उच्च-अचूक मार्गदर्शक प्रणाली वापरून, सामग्री स्प्रिंगबॅक आणि जाडी वितरण नियंत्रित करून आणि नियमितपणे मोल्डची अचूकता तपासणे आणि राखणे, फ्रंट पॅनल असेंबलीची मितीय अचूकता ±0.1mm च्या आत नियंत्रित केली जाऊ शकते आणि पृष्ठभागाची सपाटता 5mm/5mm च्या आत पोहोचू शकते. त्याच बरोबर, वाजवी स्ट्रक्चरल डिझाइन आणि उष्णता उपचार प्रक्रिया हे सुनिश्चित करते की फ्रंट पॅनल असेंबलीमध्ये पुरेशी संरचनात्मक ताकद आणि टक्कर सुरक्षा कार्यप्रदर्शन आहे.

Q5: ऑटोमोटिव्ह फ्रंट पॅनल असेंबली स्टॅम्पिंग डायजच्या उत्पादन प्रक्रियेतील मुख्य नियंत्रण बिंदू कोणते आहेत?

A5: फ्रंट पॅनेल असेंब्ली मोल्ड्सच्या निर्मितीमधील मुख्य नियंत्रण बिंदूंमध्ये हे समाविष्ट आहे: ① सपाटपणा आणि पृष्ठभागाची अचूकता सुनिश्चित करण्यासाठी मोठ्या कव्हर पृष्ठभाग प्रोफाइलचे अचूक मशीनिंग; ② स्थिती आणि सामर्थ्य सुनिश्चित करण्यासाठी बीम संरचनांची गुणवत्ता मजबूत करणे; ③ दोष निर्माण होऊ नयेत म्हणून जटिल वक्र पृष्ठभागांचे साहित्य प्रवाह नियंत्रण; ④ असेंबली अचूकता सुनिश्चित करण्यासाठी माउंटिंग होलची अचूक मशीनिंग; ⑤ कडकपणा आणि कडकपणा सुनिश्चित करण्यासाठी उष्णता उपचार प्रक्रिया. प्रत्येक नियंत्रण बिंदूसाठी कठोर गुणवत्ता तपासणी आणि प्रक्रिया नियंत्रण आवश्यक आहे, विशेषत: मोठ्या आवरणाची निर्मिती आणि जटिल वक्र पृष्ठभाग संरचनांचे अचूक नियंत्रण.
