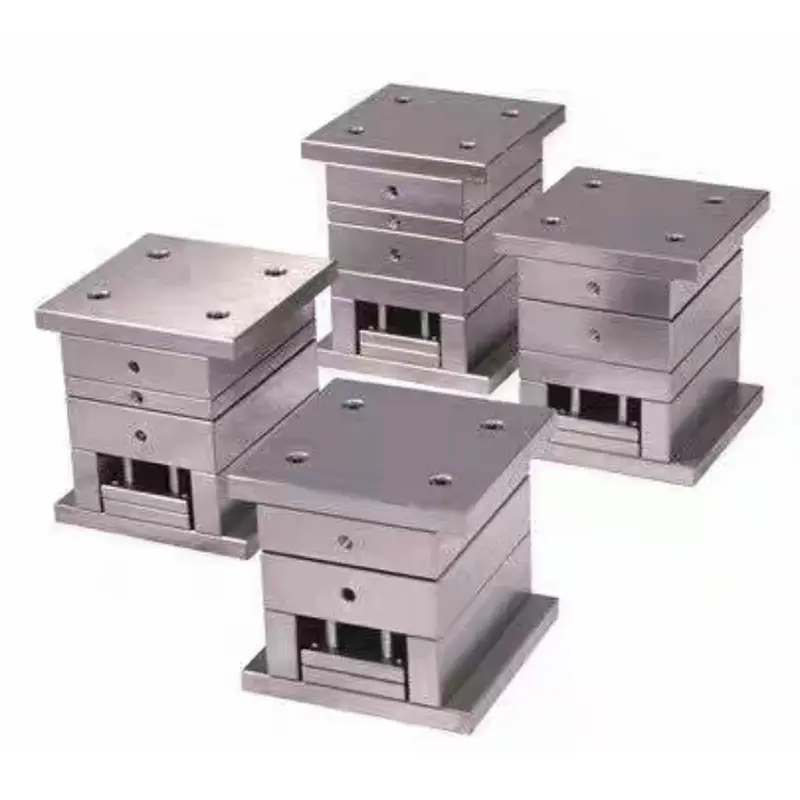

अल्ट्रा-हाय प्रिसिजन लार्ज गेट मोल्ड बेस

SIKAIDA अल्ट्रा-हाय प्रिसिजन लार्ज गेट मोल्ड बेस विशेषतः दोन-प्लेटन इंजेक्शन मोल्डसाठी सानुकूलित आहे, मोठ्या प्रमाणात, उच्च-परिशुद्धता इंजेक्शन मोल्डिंगच्या गरजा पूर्ण करते. मोल्ड स्ट्रक्चरल सपोर्ट म्हणून, ते कार्यक्षम आणि स्थिर उत्पादन सुनिश्चित करते. एक विश्वासार्ह पुरवठादार म्हणून, SIKAIDA चा चीनमध्ये व्यावसायिक कारखाना आहे, जो जागतिक ग्राहकांसाठी उपाय प्रदान करण्यासाठी R&D, उत्पादन, चाचणी आणि विक्रीनंतरची सेवा एकत्रित करतो.

उत्पादन तपशील

1. उच्च-परिशुद्धता डिझाइन मानके

- मितीय अचूकता: ±0.005mm आत कोर वीण पृष्ठभाग, ±0.002mm आत मार्गदर्शक प्रणाली, घटक फिट असल्याची खात्री करून.

- सपाटपणा: 0.02mm/m च्या आत वरच्या आणि खालच्या प्लॅटनची समांतरता, इंजेक्शनच्या तणावाखाली असमान विकृती टाळते.

- स्थितीत्मक अचूकता: मार्गदर्शक खांबाच्या छिद्राची स्थिती ±0.01mm, पिन होलची स्थिती ±0.008mm शोधणे, हलणारे आणि निश्चित मोल्डचे अचूक संरेखन सुनिश्चित करणे.

2. मोठ्या प्रमाणात स्ट्रक्चरल डिझाइन

- तपशील: 400mm×400mm ते 1200mm×800mm पर्यंतच्या मोल्डशी सुसंगत, मुख्य प्रवाहात मोठ्या प्रमाणात इंजेक्शन मोल्डिंगच्या गरजा पूर्ण करतात.

- जाडी ऑप्टिमायझेशन: मर्यादित घटकांचे विश्लेषण भिंतीची जाडी, समतोल सामर्थ्य आणि सामग्री बचत इष्टतम करते.

- प्रबलित संरचना: अंगभूत जाळी मजबूत करणाऱ्या बरगड्या इंजेक्शन प्रेशर विकृत होण्यास प्रतिकार करतात, दीर्घकालीन स्थिरता सुनिश्चित करतात.

3. उच्च-कठोरता मार्गदर्शक प्रणाली

- मार्गदर्शक खांब आणि बुशिंग्स: पृष्ठभाग कडक होणे, कमी घर्षण, उच्च पोशाख प्रतिरोध, सेवा आयुष्य वाढविणारी SKD61 सामग्री.

- मार्गदर्शक अचूकता: 0.01-0.02 मिमी अंतरासह चार-खांबांचे मार्गदर्शक, मोल्डिंगचे चुकीचे संरेखन प्रतिबंधित करते.

- सिस्टम रीसेट करा: अचूक रीसेट रॉड सातत्यपूर्ण मोल्ड बंद करणे सुनिश्चित करते, स्क्रॅप दर कमी करते.

4. उच्च-कार्यक्षमता शीतकरण प्रणाली

- कूलिंग वॉटर सर्किट: 3D प्रिंटिंग कॉन्फॉर्मल कूलिंग 30% पेक्षा जास्त कार्यक्षमता सुधारते आणि थंड होण्याचा वेळ कमी करते.

- तापमान नियंत्रण अचूकता: ±1℃, उत्पादनाची मितीय स्थिरता सुनिश्चित करणे आणि विकृती प्रतिबंधित करणे.

- रॅपिड सर्कुलेशन: ऑप्टिमाइझ्ड वॉटर सर्किट लेआउट इंजेक्शन मोल्डिंग सायकल वेळ 20-25% कमी करते.

5. प्रिसिजन पोझिशनिंग आणि क्लॅम्पिंग सिस्टम

- पोझिशनिंग सिस्टीम: पोझिशनिंग पिन आणि बुशिंग्समध्ये H7/g6 ची अचूकता आहे, तंतोतंत स्थिती सुनिश्चित करते.

- क्लॅम्पिंग मेकॅनिझम: अँटी-लूझिंग डिझाइनसह उच्च-शक्तीचे बोल्ट एकसमान क्लॅम्पिंग फोर्स सुनिश्चित करतात आणि मोल्डचे नुकसान टाळतात.

- सेफ्टी प्रोटेक्शन: अंगभूत मर्यादा स्विच चुकीचे काम टाळतात आणि उत्पादन सुरक्षितता सुनिश्चित करतात.

मुख्य वैशिष्ट्ये

1. अल्ट्रा-हाय प्रिसिजन: उच्च-परिशुद्धता उत्पादनांच्या आवश्यकता पूर्ण करून, आंतरराष्ट्रीय प्रगत स्तरावर पोहोचते.

2. मजबूत स्थिरता: ऑप्टिमाइझ केलेले डिझाइन आणि सामग्री निवड, उच्च-तीव्रतेच्या उत्पादनासाठी योग्य.

3. उच्च कार्यक्षमता आणि ऊर्जा बचत: उत्पादन चक्र लहान करते आणि उत्पादन कार्यक्षमता सुधारते.

4. टिकाऊ: उच्च पोशाख प्रतिकार आणि गंज प्रतिकार, बदलण्याची किंमत कमी करते.

अर्ज क्षेत्रे

अल्ट्रा-हाय प्रिसिजन लार्ज गेट मोल्ड बेसचा मोठ्या प्रमाणावर वापर केला जातो जसे की ऑटोमोटिव्ह इंटिरियर्स, होम अप्लायन्स हाऊसिंग आणि इलेक्ट्रॉनिक उत्पादने यांसारख्या मोठ्या प्रमाणातील अचूक इंजेक्शन मोल्डिंग ऍप्लिकेशन्समध्ये, विविध उद्योगांमध्ये उच्च-गुणवत्तेच्या उत्पादनासाठी समर्थन प्रदान करते.

उत्पादन प्रक्रिया परिचय

1. डिझाइन विश्लेषण आणि अनुकरण

- रचना, उष्णता वाहक आणि इंजेक्शन मोल्डिंग प्रक्रियेचे CAE सिम्युलेशन वाजवी रचना सुनिश्चित करते.

- मोल्ड फ्लो विश्लेषण जलवाहिन्यांना अनुकूल करते आणि मोल्डिंग दोषांचा अंदाज लावते; मर्यादित घटक विश्लेषण शक्ती आणि कडकपणा सत्यापित करते.

2. अचूक मशीनिंग प्रक्रिया

- रफ मशीनिंग (CNC गॅन्ट्री मिलिंग मशीन, अचूकता 0.1mm) → फिनिश मशीनिंग (हाय-स्पीड CNC, Ra≤0.8μm).

- विशेष मशीनिंग (जटिल पृष्ठभागांसाठी EDM) + अचूक ग्राइंडिंग + मॅन्युअल फिनिशिंग अचूकता सुनिश्चित करते.

3. उष्णता उपचार आणि पृष्ठभाग उपचार

तापमान उपचार (HRC28-32), पृष्ठभाग कडक होणे (मार्गदर्शक खांब आणि बुशिंग HRC48-52), गंजरोधक उपचार गंज प्रतिकार सुधारते.

4. प्रिसिजन असेंब्ली आणि डीबगिंग: अल्ट्रासोनिक क्लीनिंग → प्रेसिजन असेंबली → कोऑर्डिनेट मेजरिंग मशीन (सीएमएम) तपासणी → टी0 ट्रायल मोल्डिंग, अचूकता आणि स्थिरता सुनिश्चित करते.

विकास ट्रेंड:

1. बुद्धिमान एकत्रीकरण

रिअल-टाइम मॉनिटरिंगसाठी अल्ट्रा-हाय प्रिसिजन लार्ज गेट मोल्ड बेसमध्ये सेन्सर्स एम्बेड केलेले आहेत; AI प्रक्रिया पॅरामीटर्स ऑप्टिमाइझ करते, उपकरणांच्या देखभालीचा अंदाज लावते आणि डाउनटाइम खर्च कमी करते.

2. ॲडिटीव्ह मॅन्युफॅक्चरिंग इनोव्हेशन

कॉन्फॉर्मल कूलिंग आणि इंटिग्रेटेड मोल्डिंगसह 3D प्रिंटिंग; टोपोलॉजी ऑप्टिमायझेशन हलके वजन मिळवते (30% वजन कमी करते).

3. उच्च-कार्यक्षमता उत्पादन तंत्रज्ञान

रॅपिड मोल्ड क्लॅम्पिंग (मोल्ड बदलण्याच्या वेळेत 50% घट), स्वयंचलित उत्पादन ओळींशी जुळवून घेण्यायोग्य आणि प्रक्रिया पॅरामीटर्सचे मोठे डेटा-चालित ऑप्टिमायझेशन.

वारंवार विचारले जाणारे प्रश्न:

Q1: अल्ट्रा-हाय प्रिसिजन लार्ज गेट मोल्ड बेसची मुख्य सामग्री कोणती आहे?

A1: मोल्ड बेसची मुख्य सामग्री उच्च-गुणवत्तेची कार्बन स्ट्रक्चरल स्टील 45# किंवा 50# आहे; मार्गदर्शक खांब आणि बुशिंग्स बेअरिंग स्टील्स जसे की SKD61 आणि SUJ2 वापरतात; काही हाय-एंड ऍप्लिकेशन्स प्री-कठोर मोल्ड स्टील P20 किंवा 738H वापरतात.

Q2: मोल्ड बेसचे वैशिष्ट्यपूर्ण उत्पादन चक्र काय आहे?

A2: जटिलता आणि आकारानुसार, उत्पादन चक्र साधारणपणे 15-45 दिवसांचे असते. स्टँडर्ड मोल्ड बेससाठी 15-20 दिवस लागतात, तर नॉन-स्टँडर्ड सानुकूलित मोल्ड बेससाठी 30-45 दिवस लागतात, ज्यामध्ये डिझाइन, प्रक्रिया, उष्णता उपचार, असेंब्ली आणि चाचणीची संपूर्ण प्रक्रिया समाविष्ट असते.

Q3: मोल्ड बेसची अचूकता आणि स्थिरता कशी सुनिश्चित करावी?

A3: खालील उपायांद्वारे अचूकता सुनिश्चित केली जाते: ① कठोर उष्णता उपचार प्रक्रिया सामग्रीची स्थिरता सुनिश्चित करते; ② अचूक मशीनिंग उपकरणे प्रक्रियेची अचूकता सुनिश्चित करतात; ③ संपूर्ण चाचणी प्रणाली अंतिम अचूकतेची पडताळणी करते; ④ गंज आणि गंज प्रतिबंधक उपचार दीर्घकालीन अचूकता सुनिश्चित करते.

Q4: अल्ट्रा-हाय प्रिसिजन लार्ज गेट मोल्ड बेस कोणत्या इंजेक्शन मोल्डिंग प्रक्रियेसाठी योग्य आहे?

A4: हा मोल्ड बेस विविध इंजेक्शन मोल्डिंग प्रक्रियेसाठी योग्य आहे, ज्यामध्ये उच्च-दाब इंजेक्शन मोल्डिंग, कमी-दाब इंजेक्शन मोल्डिंग, दोन-रंग इंजेक्शन मोल्डिंग आणि IMD (इन-मोल्ड डेकोरेशन) यांचा समावेश आहे आणि विशेषत: उच्च देखावा गुणवत्ता आणि अचूक मितीय अचूकता आवश्यक असलेल्या उत्पादनांसाठी योग्य आहे.

Q5: मोल्ड बेसची देखभाल आणि सेवा कशी करावी?

A5: ① मार्गदर्शक खांब आणि मार्गदर्शक आस्तीनांचे वंगण नियमितपणे तपासा आणि वेळेत ग्रीस घाला; ② मोल्ड फ्रेम स्वच्छ ठेवा आणि अवशिष्ट गोंद आणि मोडतोड वेळेत साफ करा; ③ नियमितपणे अचूकता तपासा आणि काही असामान्यता आढळल्यास वेळेत समायोजित करा; ④ अँटी-रस्ट तेल लावा आणि बराच काळ वापरात नसताना व्यवस्थित साठवा.
