ऑटोमोटिव्ह स्मॉल ब्रॅकेट स्टॅम्पिंग मरतो

लहान ऑटोमोटिव्ह कंस हे असेंब्लीला सपोर्ट करण्यासाठी, पोझिशन्स निश्चित करण्यासाठी, स्ट्रक्चर्स कनेक्ट करण्यासाठी आणि लोड ट्रान्सफर करण्यासाठी वापरले जाणारे गंभीर लोड-बेअरिंग घटक आहेत. SIKAIDA ऑटोमोटिव्ह स्मॉल ब्रॅकेट स्टॅम्पिंग डायज विशेषतः इंजिन आणि सस्पेंशनसाठी, ऑटोमोटिव्ह उत्पादनाच्या कठोर आवश्यकता पूर्ण करण्यासाठी कॉम्प्लेक्स सपोर्ट आणि अचूक होल पोझिशनिंग यांसारख्या विविध अचूक कंसांसाठी डिझाइन केलेले आहेत.

मुख्य उत्पादन वैशिष्ट्ये

1. कॉम्प्लेक्स सपोर्ट स्ट्रक्चर तयार करणे

कंसाचा संक्षिप्त आकार आणि जटिल रचना असूनही, SIKAIDA मोल्ड्स, अचूक सिम्युलेशन आणि स्प्रिंगबॅक भरपाईद्वारे, ±0.1 मिमीच्या आत गंभीर परिमाणे नियंत्रित करतात, सपाटपणा, छिद्र अचूकता आणि संरचनात्मक कडकपणा मानके पूर्ण करतात.

2. उच्च सामर्थ्य आणि उच्च कडकपणा

ऑटोमोटिव्ह स्मॉल ब्रॅकेट स्टॅम्पिंग डायजचे मुख्य घटक SKD11 आणि Cr12MoV सारख्या उच्च-कडकपणाच्या मोल्ड स्टील्सचा वापर करतात, ज्यामुळे उष्णता उपचारानंतर HRC 48-52 ची कठोरता प्राप्त होते. हे त्यांना उच्च-फ्रिक्वेंसी प्रभाव भार सहन करण्यास अनुमती देते आणि 500,000 चक्रांपेक्षा जास्त सेवा जीवन आहे, स्थिर लोड-असर क्षमता सुनिश्चित करते.

3. मल्टीफंक्शनल इंटिग्रेटेड डिझाइन

स्टॅम्पिंग, बेंडिंग आणि पंचिंग यासारख्या अनेक प्रक्रियांचे एकत्रीकरण करणे आणि स्लाइड ब्लॉक्स आणि नायट्रोजन स्प्रिंग्स यांसारख्या यंत्रणांचा समावेश करून, जटिल प्रक्रिया एकाच स्ट्रोकमध्ये पूर्ण केली जाऊ शकते, ज्यामुळे उत्पादन कार्यक्षमता आणि उत्पादनाची गुणवत्ता लक्षणीयरीत्या सुधारते.

4. प्रिसिजन होल पोझिशन्स आणि कनेक्शन सिस्टम

इन्स्टॉलेशन होलची अचूकता ±0.05 मिमी पर्यंत पोहोचते आणि भोक भिंतीची खडबडी Ra 0.8 पर्यंत पोहोचते. ऑप्टिमाइझ्ड फ्लँगिंग आणि रिव्हेटिंग कनेक्शन स्ट्रक्चर्स दीर्घकालीन विश्वसनीय वाहन वापराची हमी देऊन सुरक्षित आणि न ढिले होणारे ब्रॅकेट कनेक्शन सुनिश्चित करतात.

5. इंटेलिजेंट नेस्टिंग आणि CAE ऑप्टिमायझेशन

नेस्टिंग ऑप्टिमाइझ करण्यासाठी ऑटोफॉर्म सारख्या CAE सॉफ्टवेअरचा वापर करून, सामग्रीचा वापर 85% पेक्षा जास्त वाढला आहे, प्रभावीपणे तयार होणारे दोष कमी करतात आणि स्क्रॅप दर कमी करतात.

अर्ज क्षेत्रे

SIKAIDA ऑटोमोटिव्ह स्मॉल ब्रॅकेट स्टॅम्पिंग डायजमध्ये इंजिन, सस्पेंशन, डॅशबोर्ड, सीट, बॅटरी, दरवाजा आणि एक्झॉस्ट सिस्टम ब्रॅकेटचे उत्पादन समाविष्ट असलेले विस्तृत अनुप्रयोग आहेत.

उत्पादन प्रक्रिया

1. उत्पादन डिझाइन आणि CAE विश्लेषण

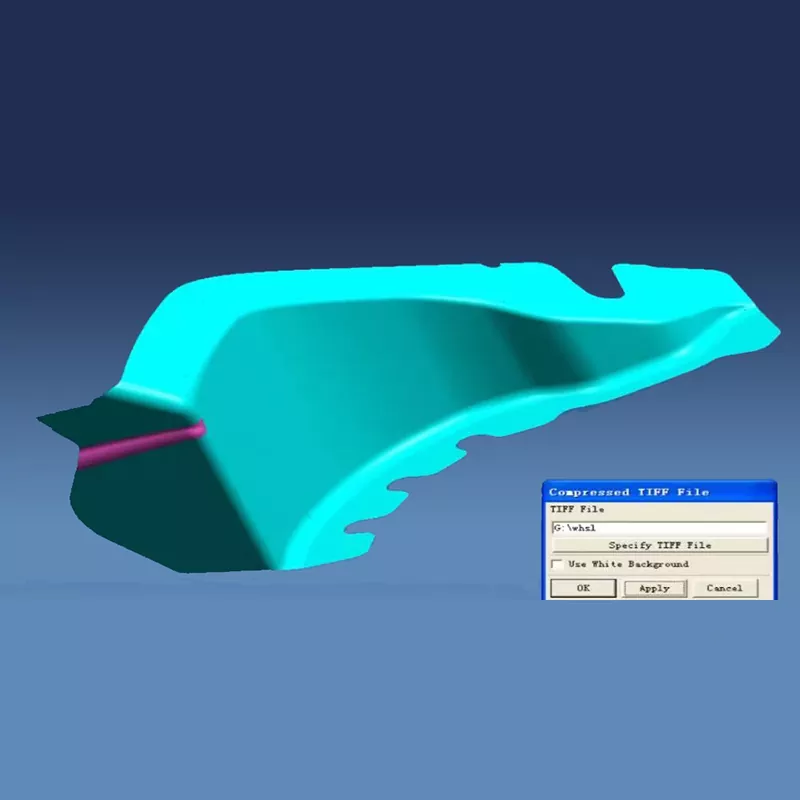

सिम्युलेशन तयार करणे आणि प्रक्रिया ऑप्टिमायझेशन CAE सॉफ्टवेअर वापरून संभाव्य दोष ओळखण्यासाठी आणि इष्टतम उपाय निश्चित करण्यासाठी, यशस्वी मोल्ड उत्पादन सुनिश्चित करण्यासाठी केले जाते.

2. मोल्ड स्ट्रक्चर 3D डिझाइन

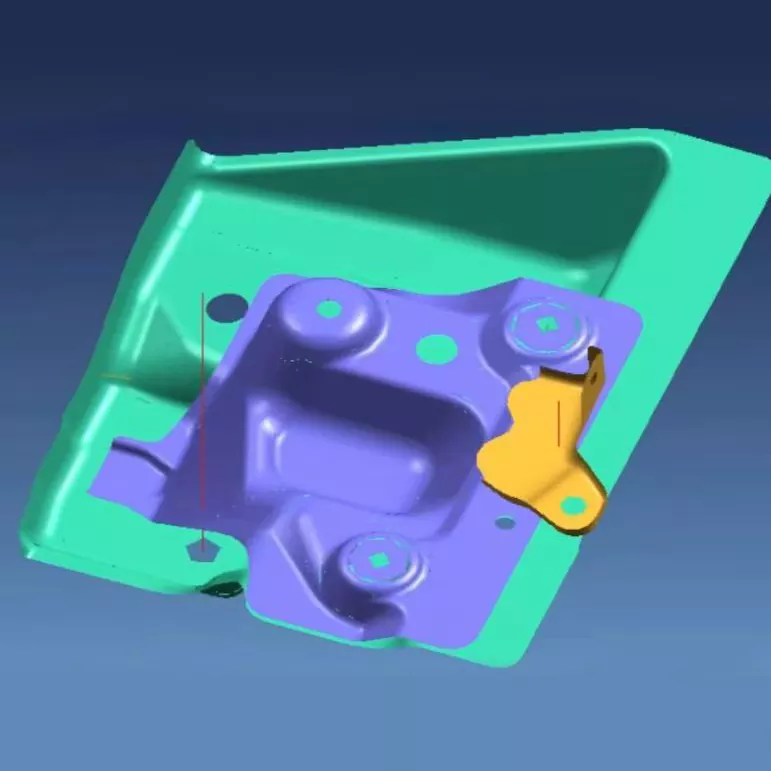

ऑटोमोटिव्ह स्मॉल ब्रॅकेट स्टॅम्पिंग डायज, पोकळी, मार्गदर्शक प्रणाली आणि इतर घटक परिष्कृत करण्यासाठी UG आणि CATIA सारख्या संपूर्ण 3D डिझाइन सॉफ्टवेअरचा वापर करतात, ज्यामुळे एक तर्कसंगत साचा संरचना आणि देखभाल सुलभतेची खात्री होते.

3. साहित्य निवड

कार्यरत भाग SKD11 सारख्या हार्ड मोल्ड स्टीलचे बनलेले आहेत, मोल्ड बेस हीट ट्रीटमेंटसह 45 स्टीलचा बनलेला आहे, मानक भाग GCr15 बेअरिंग स्टील वापरतात, आणि पंचिंग भाग अचूकता आणि टिकाऊपणा सुनिश्चित करण्यासाठी हाय-स्पीड स्टील किंवा सिमेंट कार्बाइड वापरतात.

4. अचूक मशीनिंग

रफ मशीनिंगमुळे भत्ते मिळू शकतात आणि अचूक मशीनिंग अचूकतेची खात्री देते. नायट्राइडिंग आणि हार्ड क्रोम प्लेटिंग सारख्या पृष्ठभागावरील उपचारांमुळे मोल्डचा कडकपणा आणि पोशाख प्रतिरोधकपणा वाढतो, ज्यामुळे उत्पादनाच्या गुणवत्तेची हमी मिळते.

5. असेंब्ली आणि डीबगिंग

अचूक असेंब्लीनंतर, ऑटोमोटिव्ह स्मॉल ब्रॅकेट स्टॅम्पिंग डायज ट्रायल प्रेसिंग आणि डीबगिंगमधून जाते. फर्स्ट-पीस तपासणी आणि बॅच चाचणी उत्पादन मोल्डची अचूकता, स्थिरता आणि विश्वासार्हता सत्यापित करतात.

वारंवार विचारले जाणारे प्रश्न

Q1: ऑटोमोटिव्ह स्मॉल ब्रॅकेट स्टॅम्पिंग डायजमध्ये सामान्यत: कोणते साहित्य वापरले जाते?

A1: कार्यरत भाग प्रामुख्याने SKD11, Cr12MoV आणि DC53 सारख्या उच्च-कडकपणाच्या मोल्ड स्टील्सचा वापर करतात. मोल्ड फ्रेम स्ट्रक्चरल स्टील्स वापरते जसे की 45 स्टील आणि Q235. मार्गदर्शक खांब आणि बुशिंगसारखे मानक भाग बेअरिंग स्टील GCr15 वापरतात. मोल्डची ताकद, कडकपणा आणि टिकाऊपणा सुनिश्चित करण्यासाठी पंचिंग होल, हार्ड मिश्र धातु किंवा हाय-स्पीड स्टील यासारख्या उच्च पोशाख क्षेत्रांसाठी कधीकधी वापरले जाते.

Q2: ऑटोमोटिव्ह लहान ब्रॅकेट मोल्डसाठी उत्पादन चक्र किती काळ आहे?

A2: साच्याची जटिलता आणि सुस्पष्टता आवश्यकता यावर अवलंबून, उत्पादन चक्र सामान्यतः 10-18 आठवडे असते. साध्या ब्रॅकेट मोल्ड्सना तयार होण्यासाठी अंदाजे 10 आठवडे लागतात, मध्यम-जटिल कंस मोल्ड्सना 14 आठवडे लागतात आणि उच्च-सुस्पष्टता असलेल्या कॉम्प्लेक्स ब्रॅकेट मोल्ड्सना 18 आठवडे किंवा त्याहून अधिक वेळ लागू शकतो. विशिष्ट चक्र कंसाच्या संरचनेची जटिलता, छिद्रांच्या अचूकतेची आवश्यकता आणि मशीनिंग प्रक्रियेची अडचण यावर अवलंबून असते.

Q3: ऑटोमोटिव्ह स्मॉल ब्रॅकेट स्टॅम्पिंग डायजचे सर्व्हिस लाइफ काय आहे?

A3: सामान्य वापर आणि देखभालीच्या परिस्थितीत, लहान ब्रॅकेट स्टॅम्पिंगचे आयुष्य 500,000 पेक्षा जास्त चक्रांपर्यंत पोहोचू शकते. उच्च-गुणवत्तेच्या सामग्रीची निवड, योग्य उष्णता उपचार आणि अचूक मशीनिंगद्वारे, काही मृतांचे आयुष्य 1 दशलक्ष चक्रांपर्यंत पोहोचू शकते. विशेषत: उच्च पोशाख असलेल्या भागांसाठी जसे की पंचिंग, नियमित देखभाल आणि पुनर्स्थापना उत्पादनाची गुणवत्ता सुनिश्चित करण्यासाठी आवश्यक आहे.

Q4: मुद्रांकित कंसाची अचूकता आणि समर्थन कार्यप्रदर्शन कसे सुनिश्चित करावे?

A4: प्रक्रिया पॅरामीटर्स ऑप्टिमाइझ करण्यासाठी CAE विश्लेषणाद्वारे, उच्च-सुस्पष्टता मार्गदर्शक प्रणालीचा अवलंब करणे, सामग्री स्प्रिंगबॅक नियंत्रित करणे आणि नियमितपणे डाय अचूकता तपासणे आणि राखणे, कंसाची मितीय अचूकता ±0.1mm मध्ये नियंत्रित केली जाऊ शकते आणि समर्थन पृष्ठभागाची सपाटता 0.5mm 0/0m पर्यंत पोहोचू शकते. त्याच वेळी, वाजवी स्ट्रक्चरल डिझाइन आणि उष्णता उपचार प्रक्रिया हे सुनिश्चित करतात की ब्रॅकेटमध्ये पुरेसे समर्थन कडकपणा आणि कनेक्शन सामर्थ्य आहे.

Q5: ब्रॅकेट मोल्ड्सच्या निर्मिती प्रक्रियेतील मुख्य नियंत्रण बिंदू कोणते आहेत?

A5: ब्रॅकेट मोल्ड मॅन्युफॅक्चरिंगमधील प्रमुख नियंत्रण बिंदूंमध्ये हे समाविष्ट आहे: ① इंस्टॉलेशन होलची अचूकता सुनिश्चित करण्यासाठी अचूक भोक मशीनिंग; ② सपाटपणा आणि गुळगुळीतपणा सुनिश्चित करण्यासाठी पृष्ठभागाच्या मशीनिंगला समर्थन द्या; ③ कनेक्शनची ताकद सुनिश्चित करण्यासाठी कनेक्शन संरचना तयार करणे; ④ कडकपणा आणि कडकपणा सुनिश्चित करण्यासाठी उष्णता उपचार प्रक्रिया; ⑤ मोल्ड अचूकता आणि ऑपरेशनल स्थिरता सुनिश्चित करण्यासाठी असेंबली आणि डीबगिंग. प्रत्येक नियंत्रण बिंदूसाठी कठोर गुणवत्ता तपासणी आणि प्रक्रिया नियंत्रण आवश्यक आहे.
