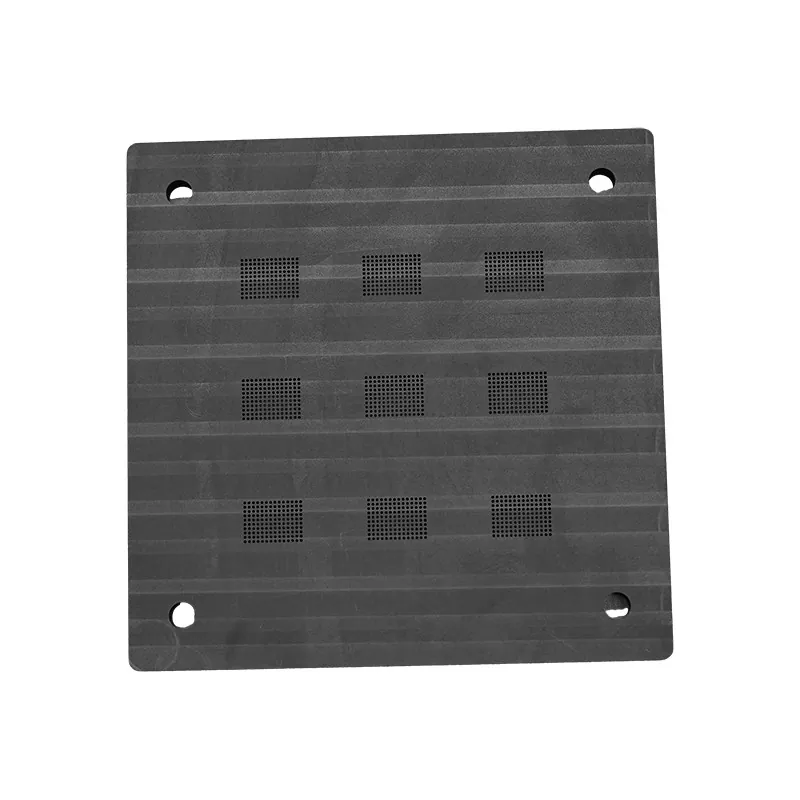

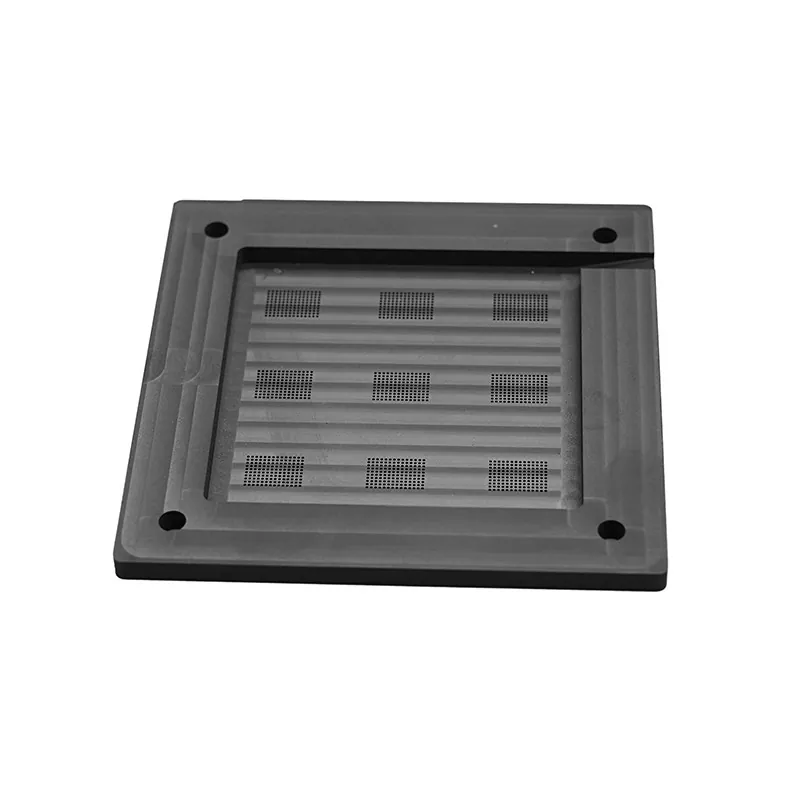

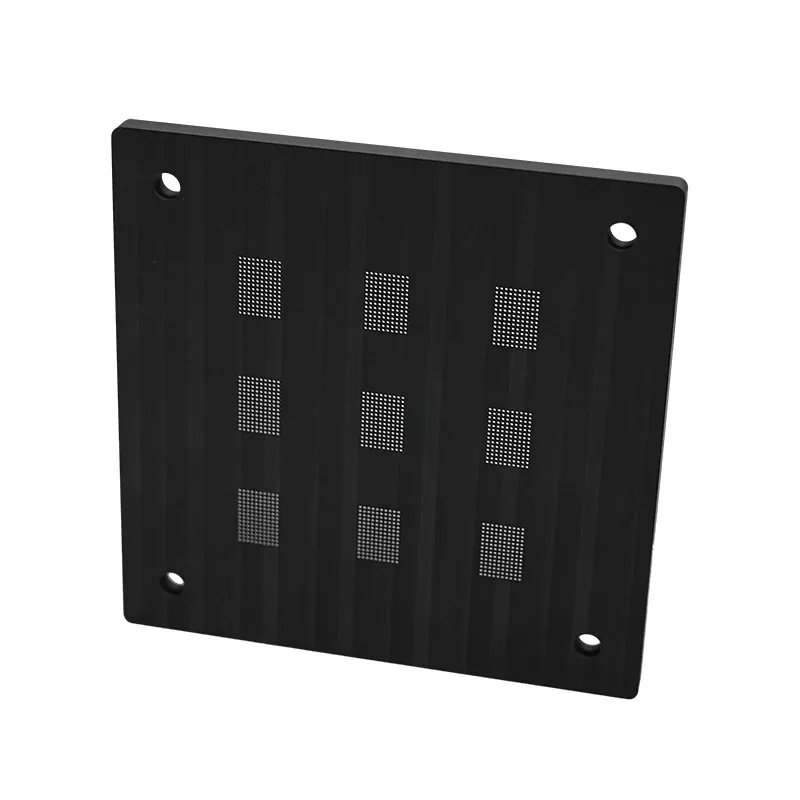

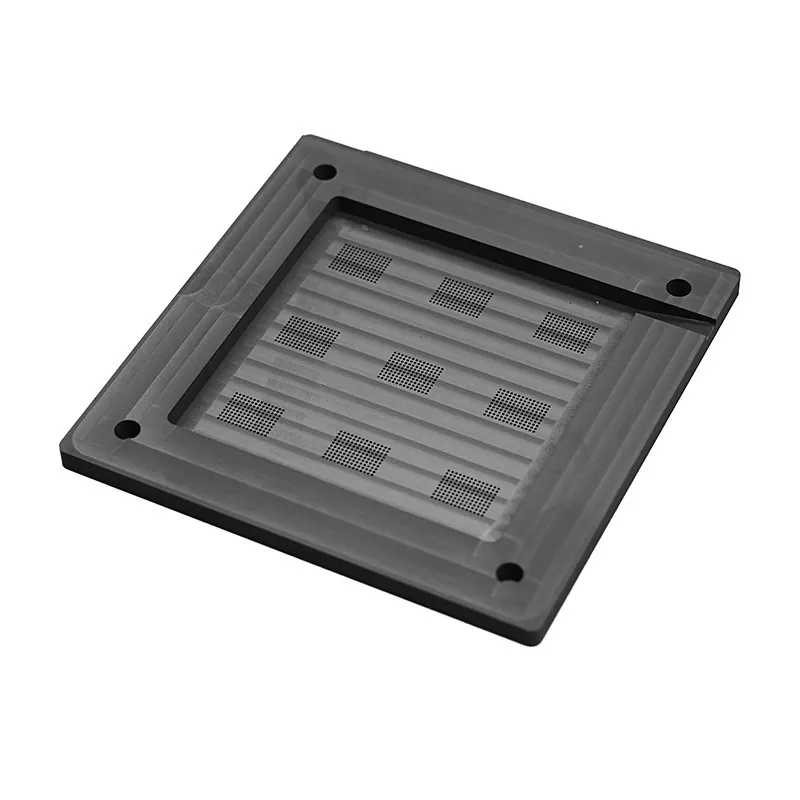

ग्रेफाइट बॉल प्लेसमेंट फिक्स्चर

SIKAIDA ग्रेफाइट बॉल प्लेसमेंट फिक्स्चर उच्च-शुद्धता ग्रेफाइट आणि अचूक मशीनिंग आणि पृष्ठभाग उपचार तंत्रज्ञान वापरतात, सेमीकंडक्टर-ग्रेड मानकांची पूर्तता करतात. स्थिर उच्च-तापमान कामगिरीसह पृष्ठभाग गुळगुळीत आणि स्वच्छ आहे. ऑप्टिमाइझ केलेली रचना ऑपरेशन आणि देखभाल सुलभ करते, प्रभावीपणे बॉल प्लेसमेंट कार्यक्षमता आणि उत्पन्न सुधारते.

उच्च-शुद्धता ग्रेफाइट थर्मलली प्रवाहकीय आणि गंज-प्रतिरोधक आहे, उच्च-तापमान सोल्डरिंग दरम्यान मितीय स्थिरता सुनिश्चित करते आणि हानिकारक आयन दूषित होण्यापासून प्रतिबंधित करते. विशेष पृष्ठभाग उपचार सोल्डर बॉल्ससह उत्कृष्ट ओलेपणाची हमी देतात, ऑक्सिडेशन दूषित होण्यापासून टाळतात.

तांत्रिक तपशील

प्रमुख वैशिष्ट्ये

ग्रेफाइट बॉल प्लेसमेंट फिक्स्चरमध्ये अनेक प्रमुख वैशिष्ट्ये आहेत: 1) उच्च शुद्धता (ग्रेफाइट ≥99.5%, आयन प्रदूषण मुक्त); 2) उच्च सपाटपणा (सपाटपणा ≤0.002 mm/m, Ra≤0.4 μm); 3) मायक्रॉन-स्तरीय बॉल प्लेसमेंट अचूकता (बॉल व्यास ±0.025 मिमी, चेंडू अंतर ±0.05 मिमी); 4) उच्च तापमान प्रतिकार (300°C वर स्थिर कामगिरी); 5) उत्कृष्ट थर्मल व्यवस्थापन (एकसमान थर्मल चालकता, थर्मल ताण कमी करणे).

अनुप्रयोग परिस्थिती

सेमीकंडक्टर पॅकेजिंग (BGA आणि CSP सारखे उच्च-घनता पॅकेजिंग), मायक्रोइलेक्ट्रॉनिक असेंब्ली (0402 आणि 0201 सारखे छोटे घटक), ऑप्टोइलेक्ट्रॉनिक उपकरणे (LEDs, लेसर), MEMS डिव्हाइसेस आणि पॉवर सेमीकंडक्ट्स (MFIGOSET), ग्रेफाइट बॉल प्लेसमेंट फिक्स्चर मोठ्या प्रमाणावर वापरले जातात.

मुख्य फायदे

1. सामग्री शुद्धता फायदा: कमी अशुद्धता सामग्री, कमी गॅस उत्क्रांती दर, रासायनिक स्थिरता, सातत्यपूर्ण बॅच कामगिरी आणि सेमीकंडक्टर उद्योग मानकांचे पालन.

2. अचूक फायदे: मायक्रॉन-स्तरीय सपाटपणा आणि स्थिती अचूकता, गुळगुळीत आणि दोषमुक्त पृष्ठभाग, मोठ्या प्रमाणात उत्पादनात उत्कृष्ट पुनरावृत्तीक्षमता आणि उच्च-घनता पॅकेजिंगसाठी अनुकूलता.

3. थर्मल परफॉर्मन्स फायदे: विस्तृत ऑपरेटिंग तापमान श्रेणी (-40°C ते 300°C), थर्मल विस्तार गुणांक सिलिकॉन वेफर्सशी सुसंगत, चांगली थर्मल चालकता आणि स्थिर थर्मल सायकलिंग कामगिरी.

4. प्रक्रिया सुसंगतता फायदे: ग्रेफाइट बॉल प्लेसमेंट फिक्स्चर विविध सोल्डरशी सुसंगत आहेत, विस्तृत प्रक्रिया विंडो आहेत, स्वच्छ करणे सोपे आहे, दीर्घायुष्य आहे आणि महत्त्वपूर्ण आर्थिक फायदे देतात.

तांत्रिक क्षमता

कंपनी मजबूत तांत्रिक क्षमतांचा अभिमान बाळगते: कठोर सामग्री नियंत्रण, आगमनानंतर अनेक तपासणीसह; पृष्ठभागाची गुणवत्ता सुनिश्चित करण्यासाठी उच्च-परिशुद्धता प्रक्रिया उपकरणांच्या संपूर्ण संचासह सुसज्ज; विविध गरजा पूर्ण करण्यासाठी विविध पृष्ठभाग उपचार प्रक्रिया; स्थिर अचूकता सुनिश्चित करण्यासाठी अचूक चाचणी प्रणाली; आणि वास्तविक उत्पादनाशी जुळवून घेण्यासाठी कठोर पर्यावरणीय चाचणी उत्तीर्ण केलेली उत्पादने.

वारंवार विचारले जाणारे प्रश्न:

Q1: बॉल प्लेसमेंट फिक्स्चरसाठी ग्रेफाइट सामग्री का निवडावी?

A1: ग्रेफाइट सामग्रीमध्ये अत्यंत उच्च शुद्धता, उत्कृष्ट थर्मल चालकता आणि उच्च-तापमान प्रतिरोधकता असते आणि अर्धसंवाहक प्रक्रियेमध्ये रासायनिकदृष्ट्या स्थिर असते. इतर सामग्रीच्या तुलनेत, ग्रेफाइट चिप्समध्ये हानिकारक अशुद्धता आयन सोडत नाही आणि उच्च तापमानात आयामी स्थिरता राखते, ज्यामुळे सेमीकंडक्टर बॉल प्लेसमेंट फिक्स्चरसाठी एक आदर्श सामग्री बनते.

Q2: फिक्स्चरची पृष्ठभागाची सपाटता आणि खडबडीतपणा काय आहे?

A2: आमच्या ग्रेफाइट बॉल प्लेसमेंट फिक्स्चरमध्ये पृष्ठभागाची सपाटता 0.002 mm/m मध्ये नियंत्रित केली जाते आणि पृष्ठभागाची खडबडी Ra≤0.4 μm असते. ही अत्यंत उच्च पृष्ठभागाची सपाटता आणि गुळगुळीतपणा चिप आणि सब्सट्रेटशी एकसमान संपर्क सुनिश्चित करते, पृष्ठभागाच्या असमानतेमुळे बॉल प्लेसमेंट दोष टाळतात.

Q3: बॉल प्लेसमेंट अचूकता काय आहे जी मिळवता येते?

A3: आमचे फिक्स्चर ±0.025 mm ची बॉल प्लेसमेंट पोझिशनिंग अचूकता आणि ±0.05 mm बॉल पिच अचूकता प्राप्त करतात. अचूकतेचा हा स्तर सध्याच्या मुख्य प्रवाहातील सेमीकंडक्टर पॅकेजिंग प्रक्रियेच्या आवश्यकता पूर्ण करतो आणि उच्च-घनता, मायक्रो-पिच बॉल प्लेसमेंट अनुप्रयोग हाताळू शकतो.

Q4: फिक्स्चरचे कमाल ऑपरेटिंग तापमान किती आहे?

A4: आमची ग्रेफाइट बॉल प्लेसमेंट फिक्स्चर साधारणपणे -40°C ते 300°C तापमान श्रेणीमध्ये ऑपरेट करू शकतात. या तापमान श्रेणीमध्ये रिफ्लो सोल्डरिंग आणि उच्च-तापमान संचयनासह सेमीकंडक्टर पॅकेजिंग प्रक्रियेच्या सर्व गंभीर टप्प्यांचा समावेश आहे.

Q5: आपण सानुकूलित टूलिंग उत्पादने प्रदान करू शकता?

A5: होय, आम्ही विशिष्ट ग्राहकांच्या गरजेनुसार सानुकूलित सेवा प्रदान करू शकतो. ग्राहक तपशीलवार रेखाचित्रे किंवा नमुने देऊ शकतात आणि आम्ही विविध नॉन-स्टँडर्ड टूलिंग उत्पादनांवर प्रक्रिया करू शकतो. किमान प्रक्रिया आकार 0.5 मिमी आहे आणि सहिष्णुता ±0.01 मिमीच्या आत नियंत्रित केली जाऊ शकते.

Q6: टूलिंगचे सेवा जीवन आणि पुन: उपयोगिता काय आहे?

A6: सामान्य वापर आणि योग्य देखभाल अंतर्गत, आमचे ग्रेफाइट बॉल-माउंटिंग टूलिंग 100 पेक्षा जास्त वेळा पुन्हा वापरले जाऊ शकते. वास्तविक सेवा जीवन विशिष्ट वापर परिस्थिती, प्रक्रिया पॅरामीटर्स आणि देखभाल यावर अवलंबून असते. टूलिंग चांगल्या स्थितीत असल्याचे सुनिश्चित करण्यासाठी आम्ही नियमित पृष्ठभाग तपासणी आणि कार्यप्रदर्शन चाचणीची शिफारस करतो.

Q7: तुम्ही टूलिंगची स्वच्छता आणि दूषित-मुक्त स्वरूप कसे सुनिश्चित करता?

A7: आमच्या टूलिंगमध्ये अल्ट्रासोनिक क्लिनिंग, डीआयोनाइज्ड वॉटर रिन्सिंग आणि उच्च-तापमान बेकिंगसह प्रक्रिया केल्यानंतर कठोर साफसफाई आणि पृष्ठभागावर उपचार केले जातात. वाहतूक आणि स्टोरेज दरम्यान स्वच्छता सुनिश्चित करण्यासाठी टूलिंग अँटी-स्टॅटिक आणि डस्टप्रूफ पॅकेजिंगमध्ये पॅक केले जाते. उत्पादन प्राप्त केल्यानंतर, ग्राहकांना ते अनपॅक करून स्वच्छ खोलीच्या वातावरणात वापरण्याचा सल्ला दिला जातो.

Q8: टूलींगची प्रतिरोधकता आणि थर्मल चालकता काय आहे?

A8: आमच्या ग्रेफाइट टूलींगची प्रतिरोधकता 8-15 μΩ·m (25°C वर) आणि थर्मल चालकता अंदाजे 120-200 W/m·K आहे. हे पॅरामीटर्स इलेक्ट्रिकल इन्सुलेशन आणि थर्मल मॅनेजमेंटमध्ये संतुलित कामगिरी सुनिश्चित करतात, ज्यामुळे ते विविध सेमीकंडक्टर पॅकेजिंग ऍप्लिकेशन्ससाठी योग्य बनते.
